Cet article explique comment installer une cartouche de contrôle du volume pour un robinet de douche à pression équilibrée à 2 poignées.
Pour installer la cartouche, vous devez :
- Retirez la cartouche ainsi que le siège et le ressort.
- Installez la nouvelle cartouche, le siège et le ressort.
- Vérifiez les fuites.
Remarque : avant d'effectuer tout travail sur votre robinet, veuillez fermer l'alimentation en eau du robinet.
Une fois l'eau coupée, vous êtes prêt à commencer.
Étape 1 – Retirez la cartouche ainsi que le siège et le ressort.

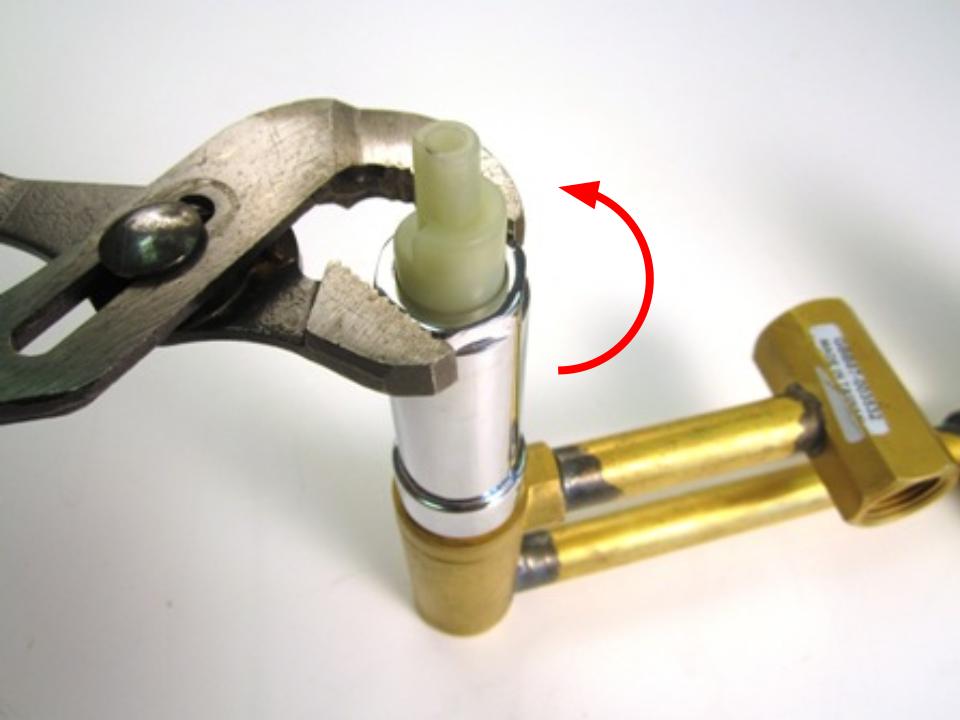

a. Après avoir retiré la poignée, enlevez le manchon fileté en le tournant dans le sens antihoraire à l'aide d'une clé.

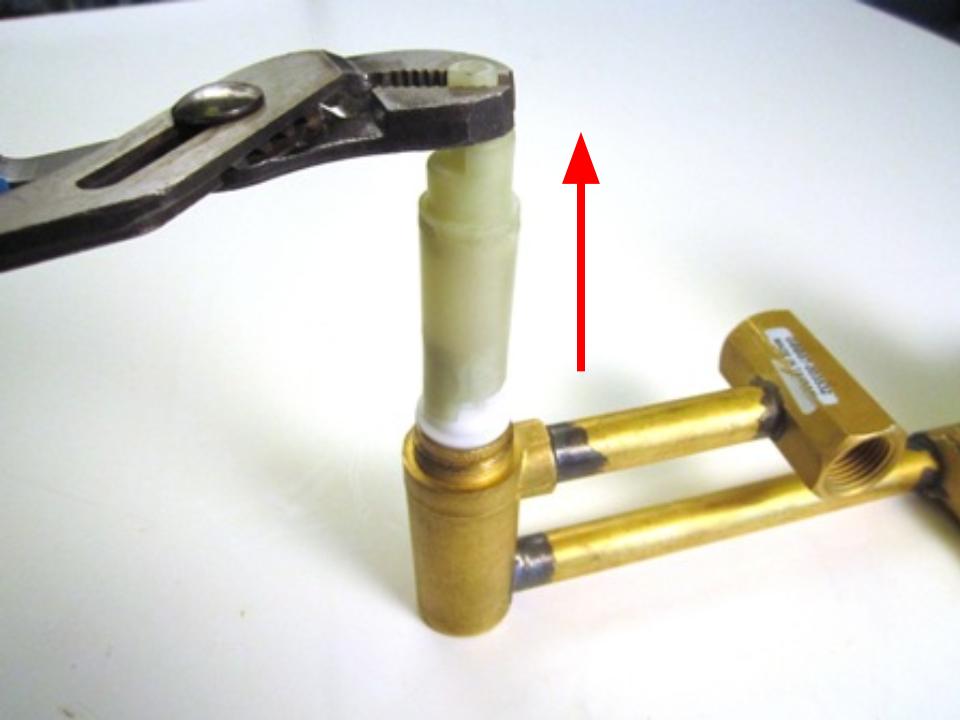

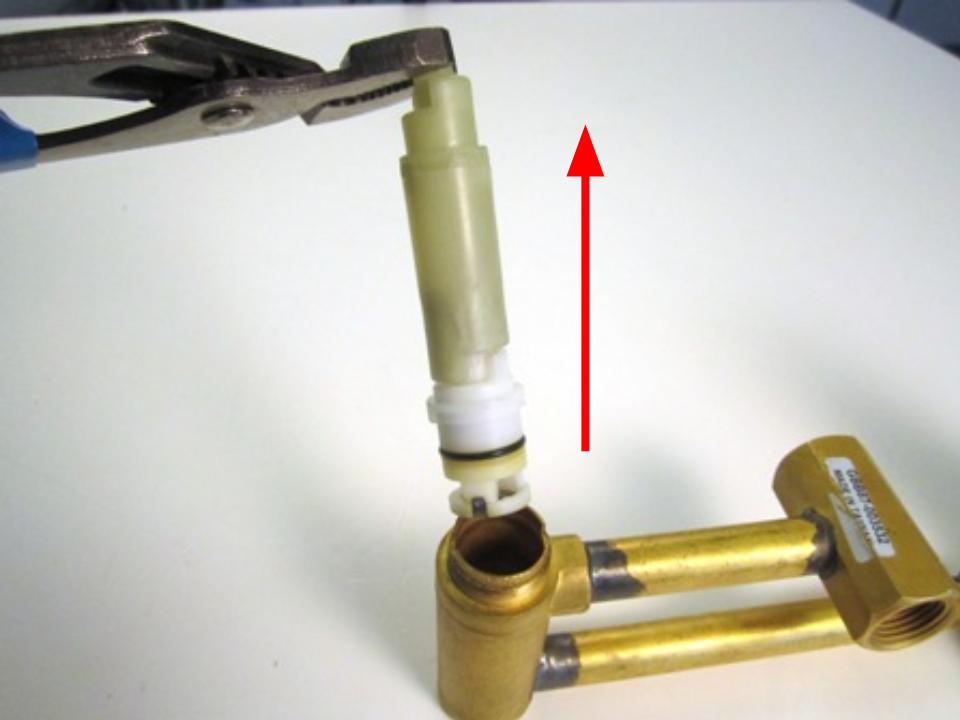

b. Enlevez la rallonge de tige en tirant tout droit. La cartouche va probablement se détacher avec la rallonge. Détachez-les pour les séparer. Si la cartouche ne sort pas avec la rallonge, retirez-la directement de la valve par la tige.
** Si la rallonge de la tige est endommagée ou brisée, la pièce doit être remplacée **

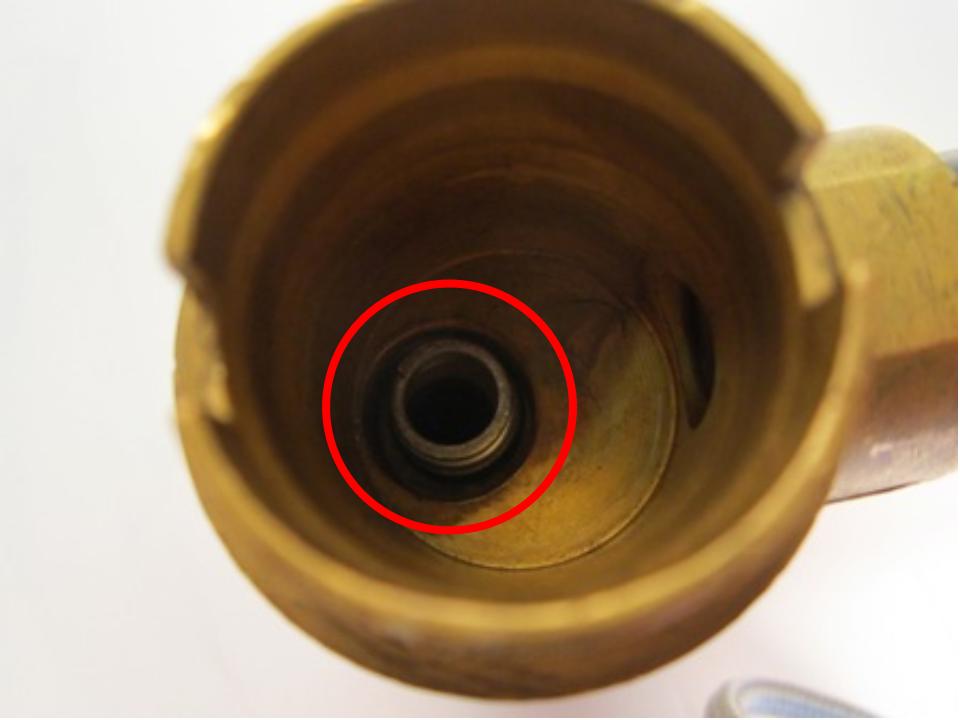

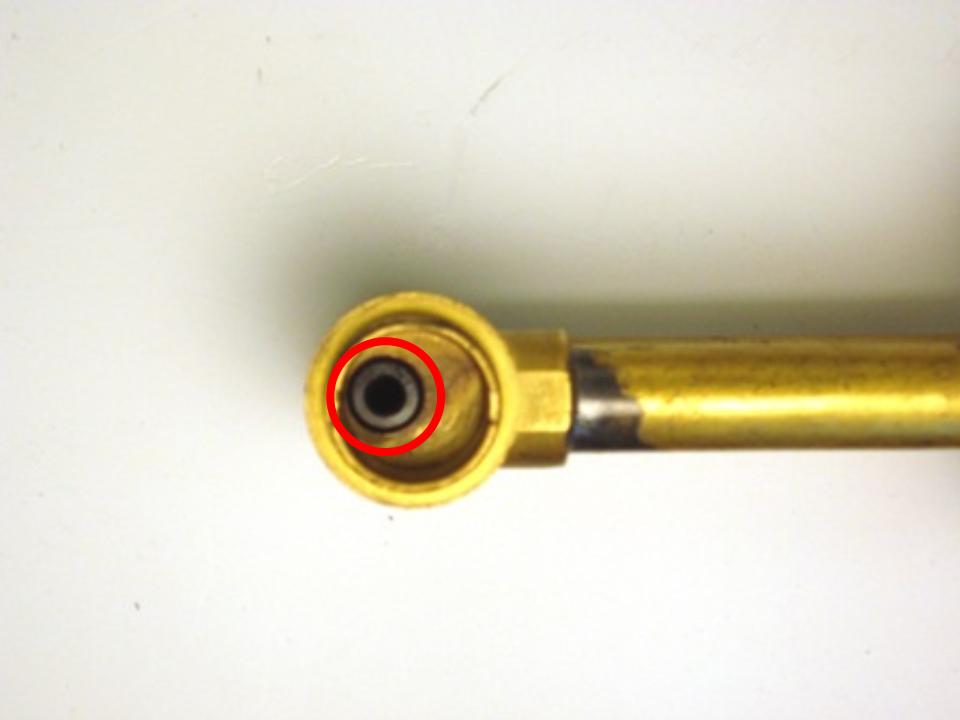

c. Une fois la cartouche retirée, regardez à l'intérieur du corps du robinet et localisez le siège et le ressort. Enlevez le siège et le ressort. Si vous ne pouvez pas retirer le siège et le ressort avec vos doigts, utilisez une pince à bec effilé ou un trombone déplié pour les retirer.

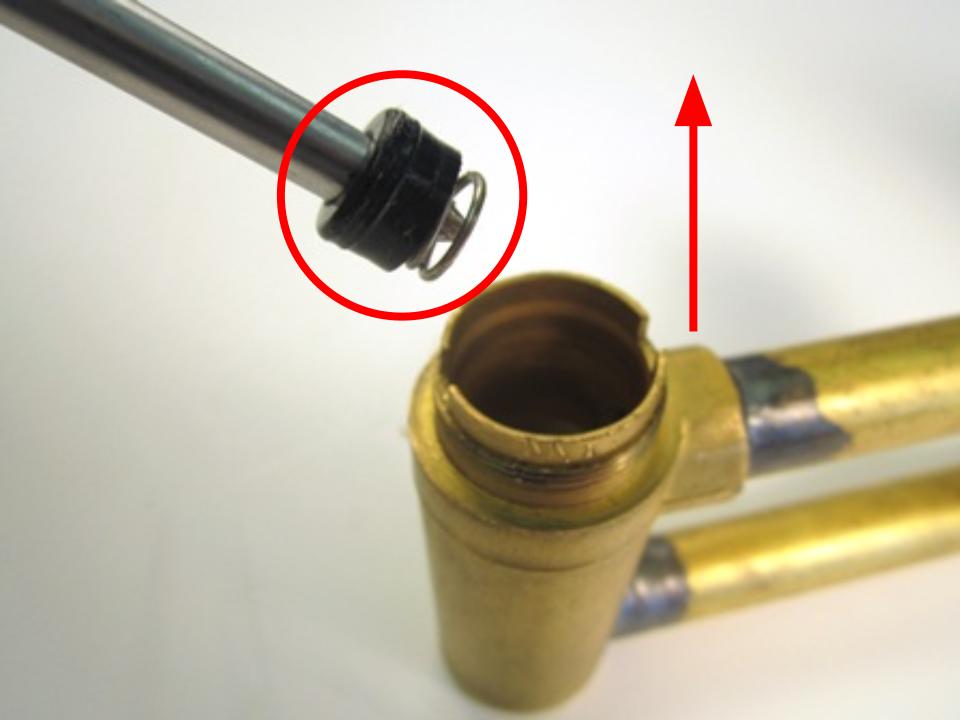

d. Enlevez le siège et le ressort. Si vous ne pouvez pas retirer le siège et le ressort avec vos doigts, utilisez une pince à bec effilé ou un trombone déplié pour les retirer.
Étape 2 – Installez la nouvelle cartouche, le siège et le ressort.

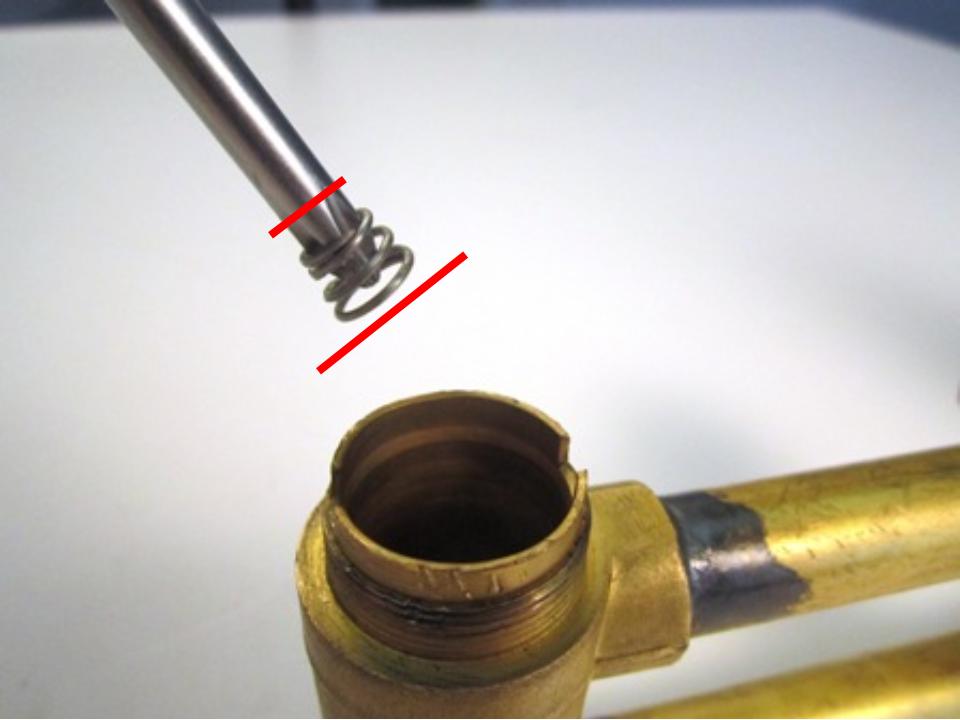

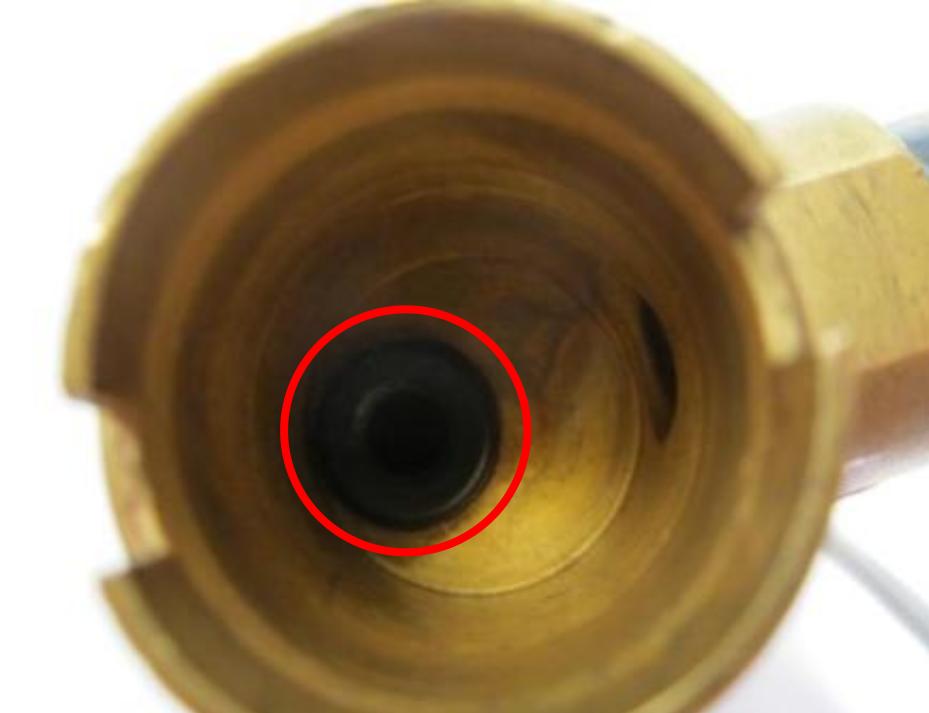

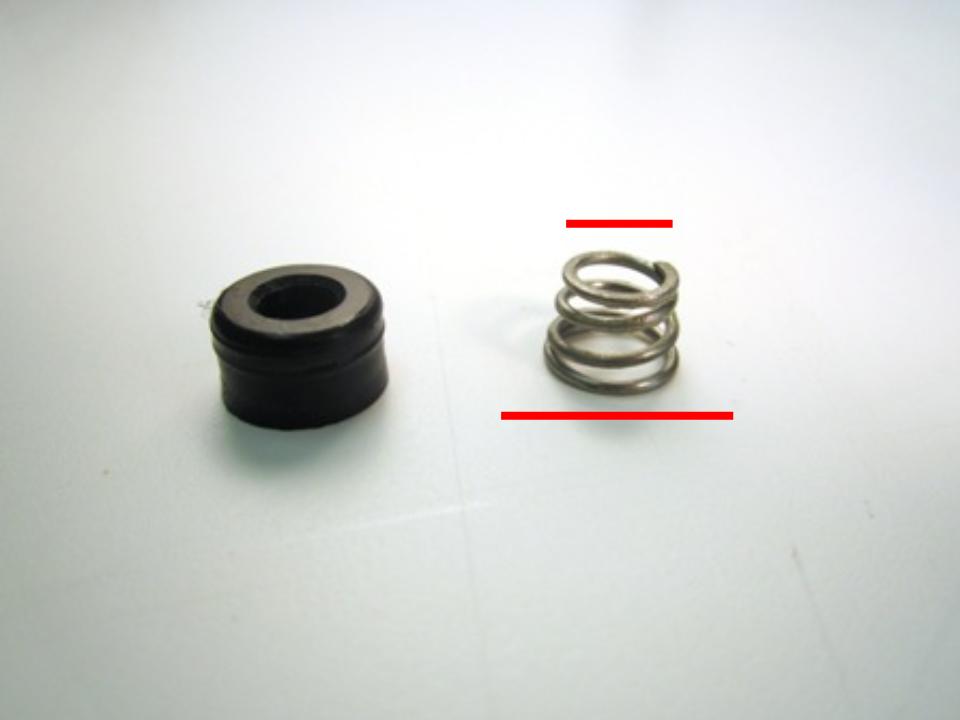

a. Installer les nouveaux sièges et ressorts. Pour ce faire, insérez le ressort dans le corps du robinet. L'extrémité la plus large du ressort est insérée en premier. Ensuite, installez le siège en caoutchouc sur le ressort.

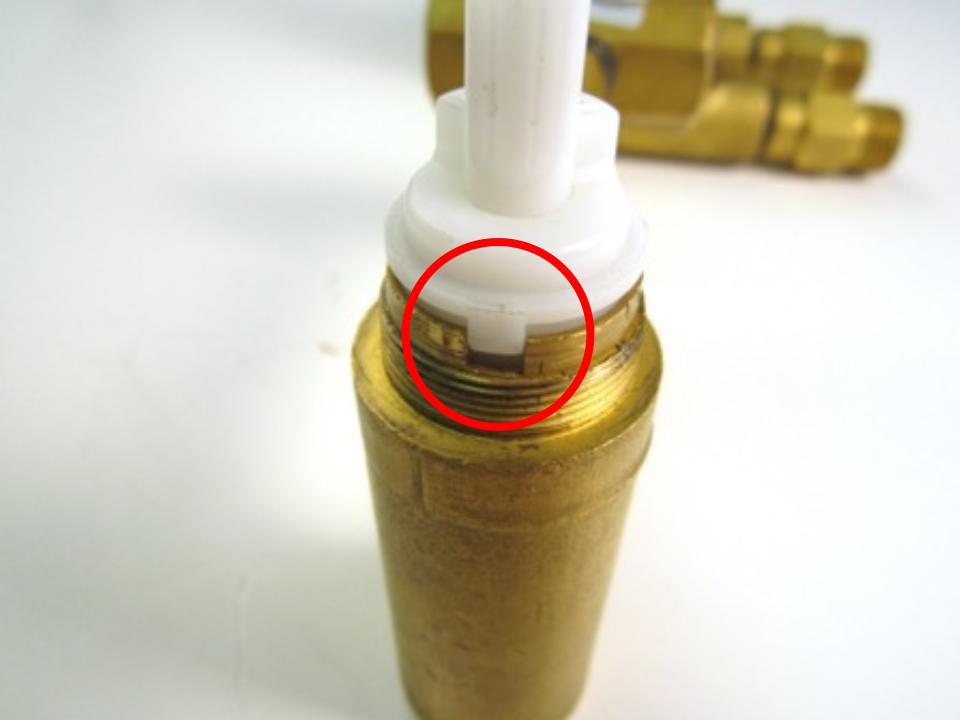

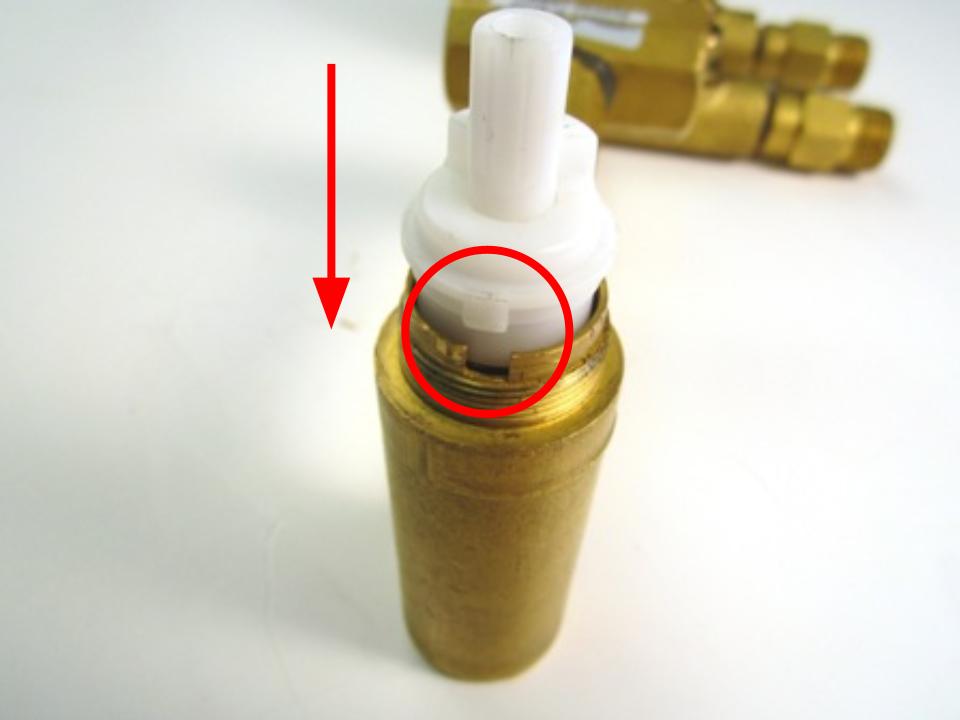

b. Insérez la cartouche dans le corps de la valve. Lors de l'installation dans la valve, assurez-vous que le côté plat de la tige en forme de D est orienté vers la gauche. De plus, le côté arrondi du « D » doit être du même côté que le bouchon arrondi du corps de la cartouche. La cartouche a 2 morceaux de plastique qui dépassent légèrement de chaque côté. Ces rainures s'insèrent dans les rainures correspondantes du corps du robinet. Insérez la cartouche de manière à ce que les côtés s'insèrent dans ces rainures.

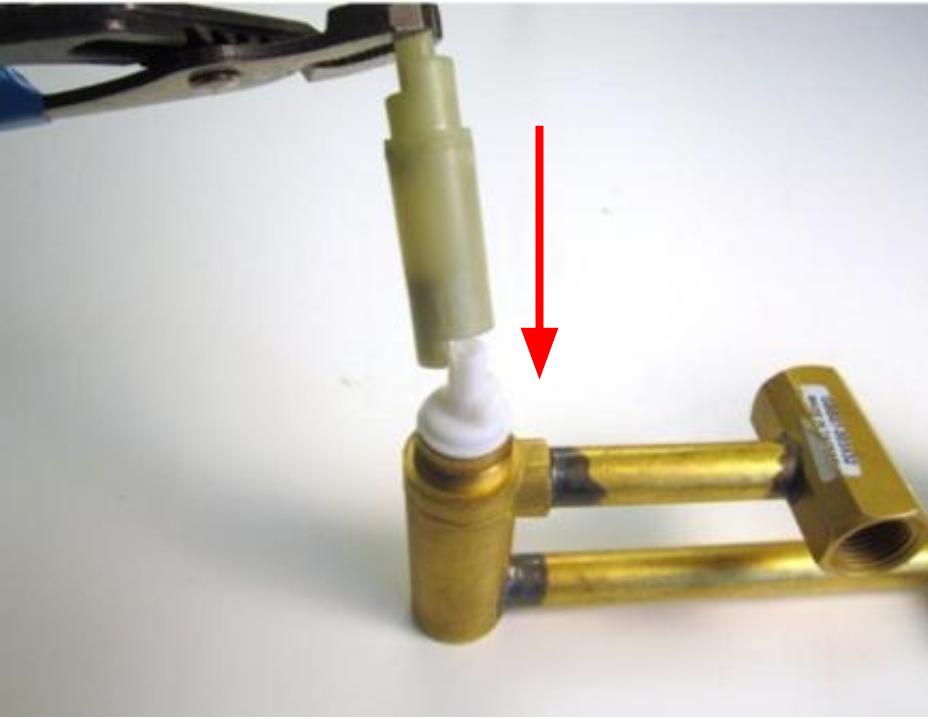

c. Installez la rallonge de tige sur la tige de la cartouche. Vous remarquerez que la tige de la cartouche est en forme de D. Il en va de même pour la tige de la rallonge de tige. Assemblez ces morceaux de manière à ce que les côtés plats de chaque tige soient alignés.
d. Réinstallez le manchon fileté sur la cartouche à l'aide d'une clé à molette (attention aux filetages) en tournant dans le sens des aiguilles d'une montre. Cette pièce nécessite un couple de serrage de 10 à 14 lb. En général, il faut serrer à la main, plus un demi-tour dans le sens des aiguilles d'une montre.
Étape 3 – Vérifiez les fuits
a. Une fois toutes les pièces réinstallées, ouvrez l’alimentation en eau du robinet et laissez couler l’eau pendant environ 10 minutes. Si vous remarquez que de l'eau s'écoule de la cartouche à disque en céramique, serrez le contre-écrou et vérifiez à nouveau.
b. Si vous remarquez que l'eau ne s'arrête pas complètement, coupez l'alimentation en eau, enlevez la cartouche et extrayez le ressort. Étirez légèrement le ressort – pas au point de détruire la mémoire du ressort, mais juste assez pour l'étendre légèrement. Réinstallez les pièces et testez à nouveau.
