Comment installer la cartouche de contrôle de la température sans rondelle pour mon robinet de baignoire/douche à trois poignées ?

Cet article explique comment installer une cartouche de contrôle de la température sans rinçage pour un robinet de douche à 3 poignées.

Pour installer la cartouche, vous devez :

1. Retirez la cartouche ainsi que les sièges et les ressorts.
2. Installez la nouvelle cartouche, les sièges et les ressorts.
3. Vérifiez les fuites.

Remarque : avant d'effectuer toute intervention sur votre robinet, veuillez fermer l'alimentation en eau du robinet.

Une fois l'eau coupée, vous êtes prêt à commencer.

Étape 1 – Retirez l'ancienne cartouche, le siège et le ressort.

1. Enlevez la poignée

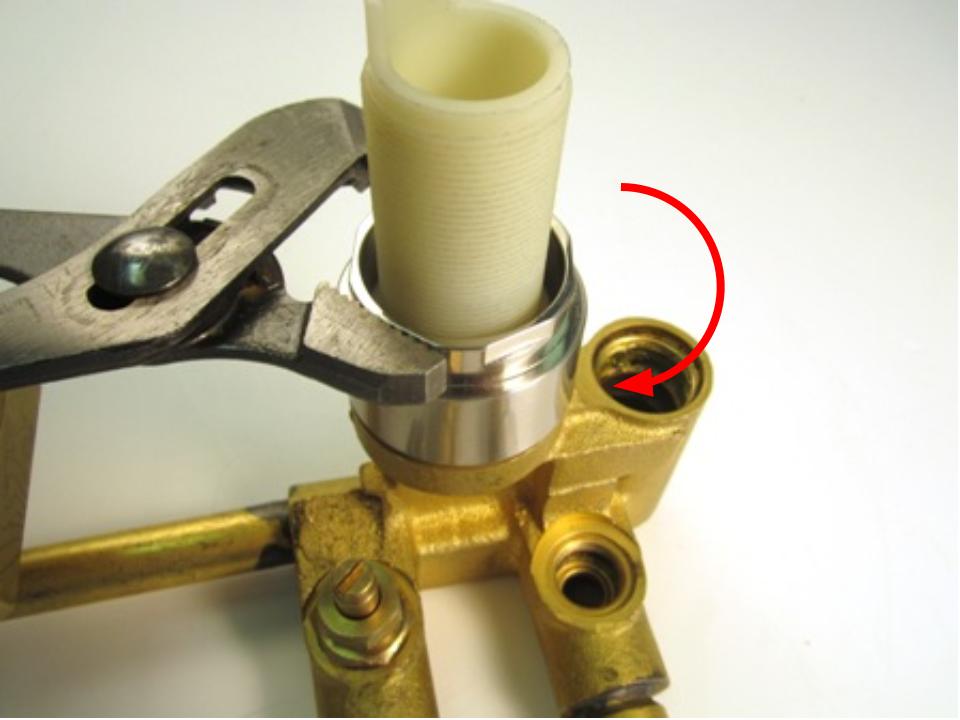

2. La tige filetée de l'ensemble cartouche est maintenue sur la valve par la bague de garniture/l'écrou de blocage. Cette pièce a des côtés plats pour recevoir une clé. Tournez dans le sens antihoraire pour retirer.

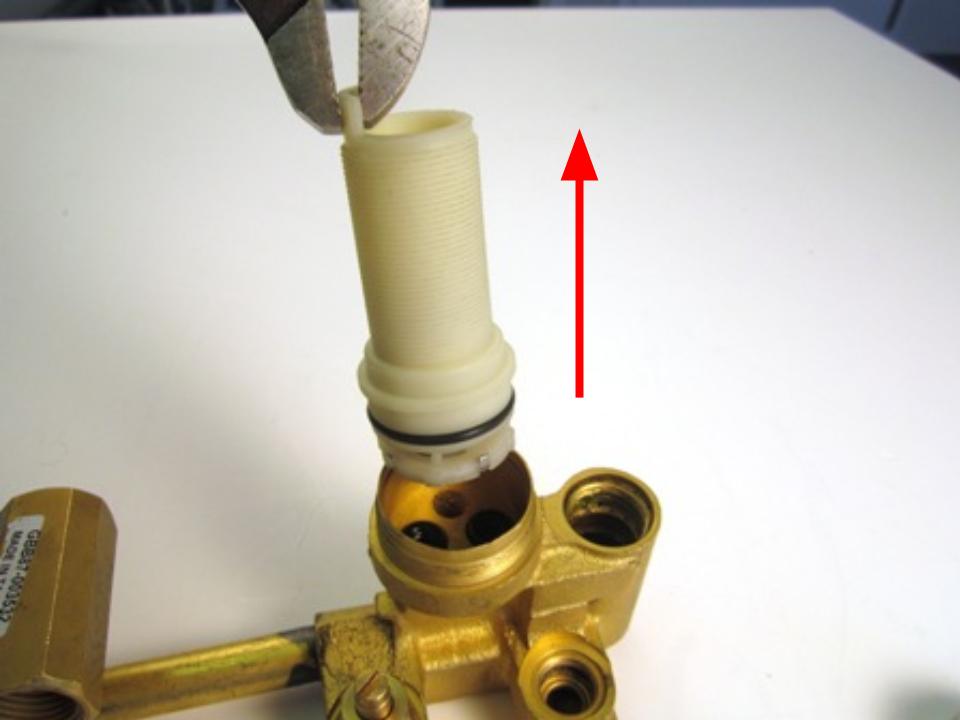

3. Une fois la bague de garniture/l'écrou de blocage enlevé, tirez la tige filetée de l'ensemble cartouche vers l'extérieur. Retirez la cartouche en tenant la tige et en tirant tout droit.

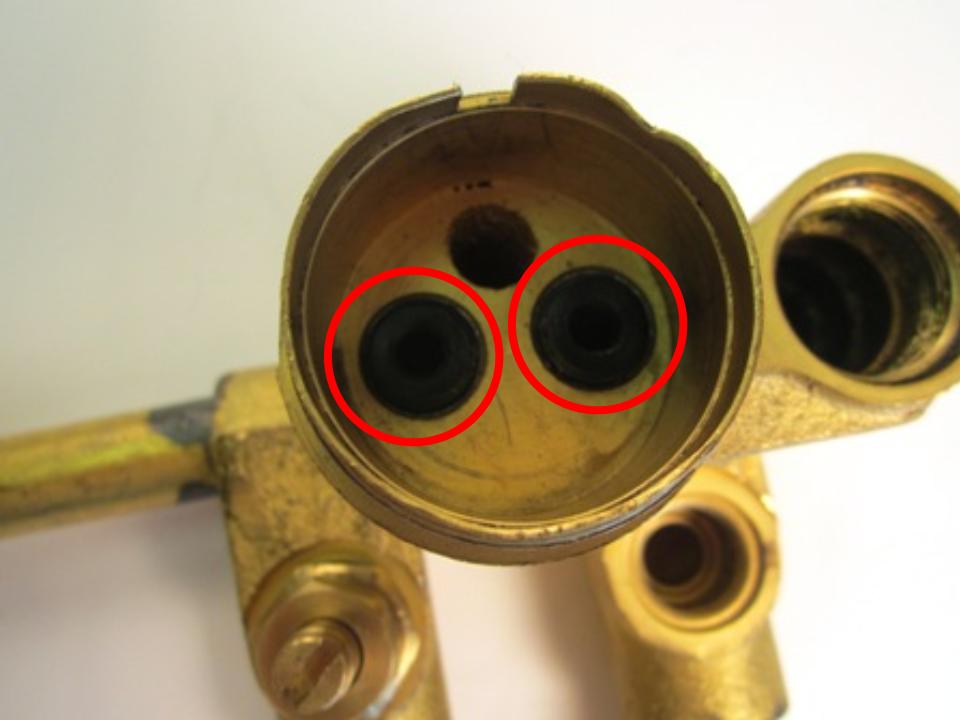

4. Localisez les sièges et les ressorts, puis retirez-les. Si vous ne pouvez pas retirer le siège et le ressort avec vos doigts, utilisez une paire de pinces à bec effilé ou un trombone redressé pour les retirer.



Étape 2 – Installez la nouvelle cartouche, le siège et le ressort.

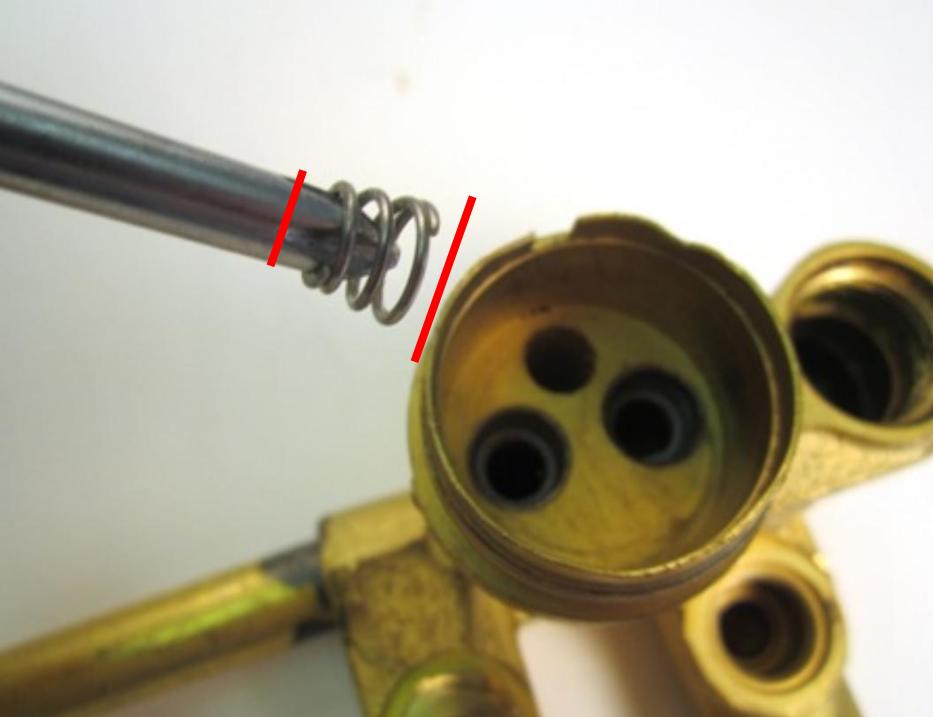

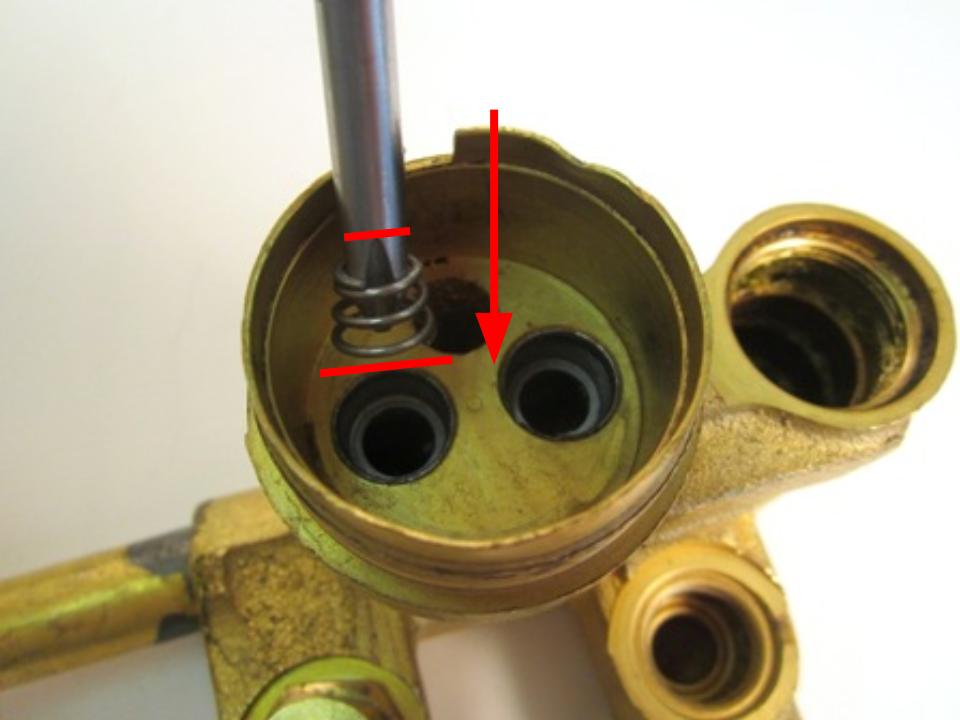

1. Installez les nouveaux sièges et ressorts. Pour ce faire, insérez le ressort dans le corps du robinet. L'extrémité la plus large du ressort est insérée en premier. Ensuite, installez le siège en caoutchouc sur le ressort.

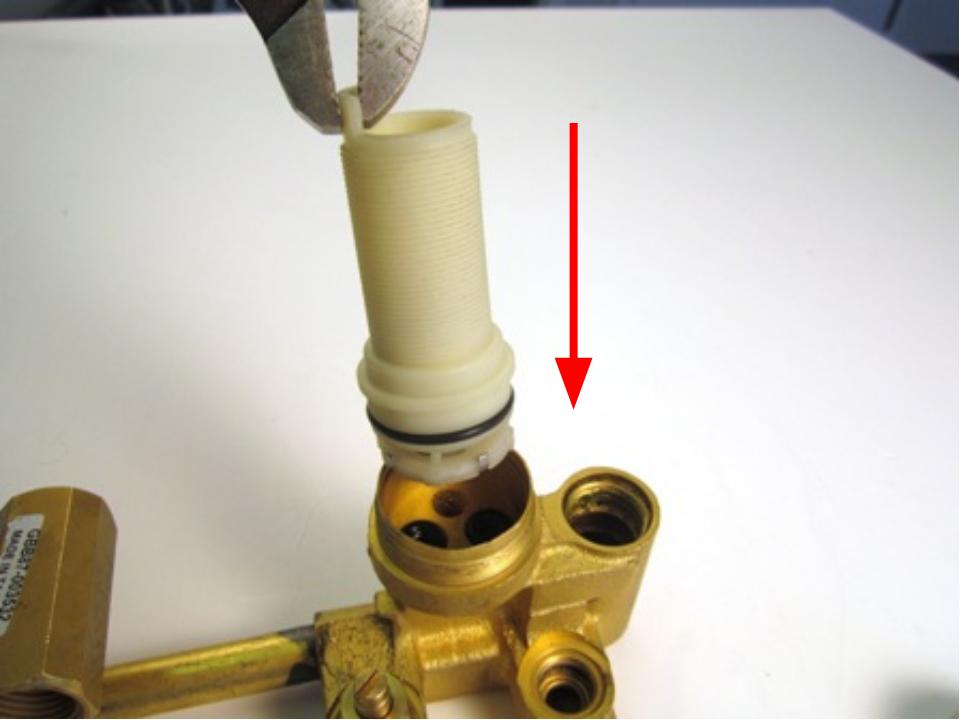

2. Pour installer la nouvelle tige de cartouche, notez que la plaque métallique à l'arrière présente une ouverture en forme de croissant de lune.  Insérez la tige de la cartouche dans la valve de sorte que le sommet de cette courbe soit en haut au centre de la valve.




3. Pour installer la nouvelle tige filetée de l'ensemble cartouche, notez la petite encoche en laiton qui dépasse du côté de la base.  Cela s'insère dans une rainure correspondante dans le corps de la vanne en haut au centre.


4. Réinstallez le capuchon de garniture/la tige filetée de l'écrou de blocage à l'aide d'une clé à molette, en tournant dans le sens des aiguilles d'une montre.  Cette pièce nécessite un couple de 10 à 14 lb.  En général, il faut serrer à la main, plus un demi-tour dans le sens des aiguilles d'une montre.  Insérez l'ensemble de rallonges dans l'extrémité de la tige filetée.



Étape 3 – Vérifiez les fuites

1. Une fois toutes les pièces réinstallées, ouvrez l’alimentation en eau du robinet et laissez couler l’eau pendant environ 10 minutes. Si vous remarquez que de l'eau s'écoule de la cartouche à disque en céramique, serrez le contre-écrou et testez à nouveau.
