Comment installer une cartouche thermostatique pour une valve de douche thermostatique de 1/2 po ?

G Admin

Mise à jour 03 mars 2025 22:16

Cet article explique comment installer une cartouche de contrôle du volume thermostatique pour un robinet de douche thermostatique.

Veuillez noter que les images sont uniquement à titre de référence. Le produit présenté dans cet article peut différer du vôtre, mais les informations ci-dessous demeurent pertinentes.

Pour installer une cartouche, vous devez :

Retirez l'ancienne cartouche.
Installez la nouvelle cartouche.
Vérifiez les fuites.

Remarque : avant d'effectuer tout travail sur votre robinet, veuillez fermer l'alimentation en eau du robinet.

Une fois l'eau coupée, vous êtes prêt à commencer.

Étape 1 – Enlevez l'ancienne cartouche

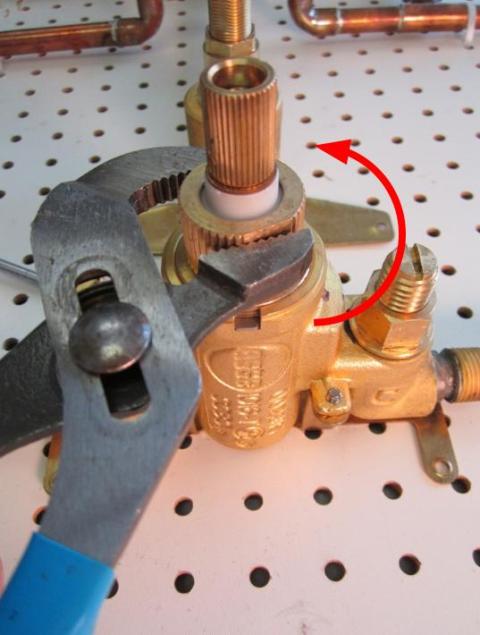

a. Après avoir enlevé la poignée, utilisez une paire de pinces ajustables pour retirer l'écrou de blocage en tournant dans le sens contraire des aiguilles d'une montre.

Using a pair of adjustable pliers, remove the locking nut by turning counter-clockwise.

Using a pair of adjustable pliers, remove the locking nut by turning counter-clockwise.

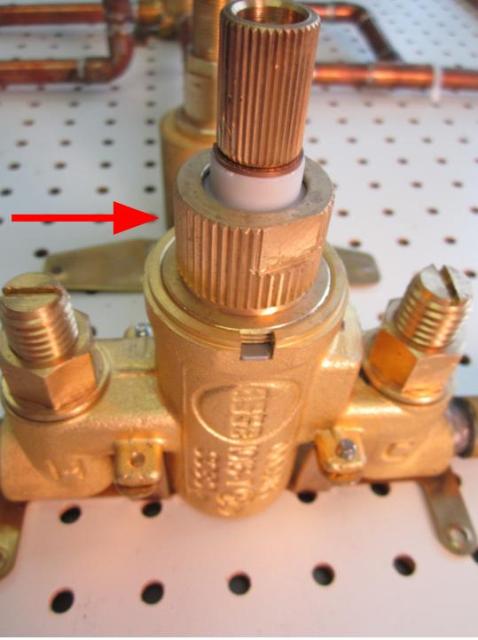

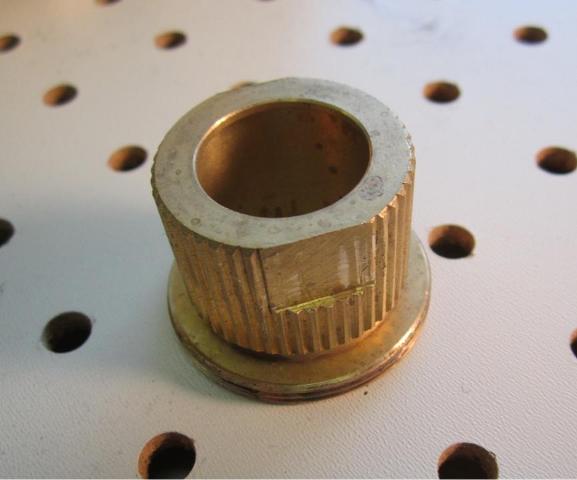

The lock nut

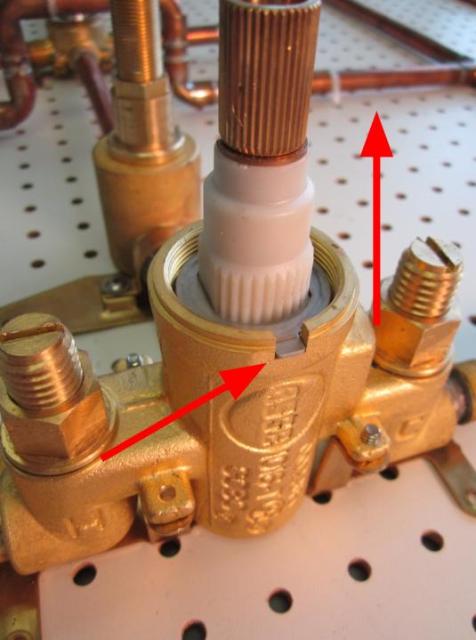

b. Retirez la rondelle fixe en la tirant vers le haut avec vos doigts.
Remove the fixed washer by pulling it up with your fingers.

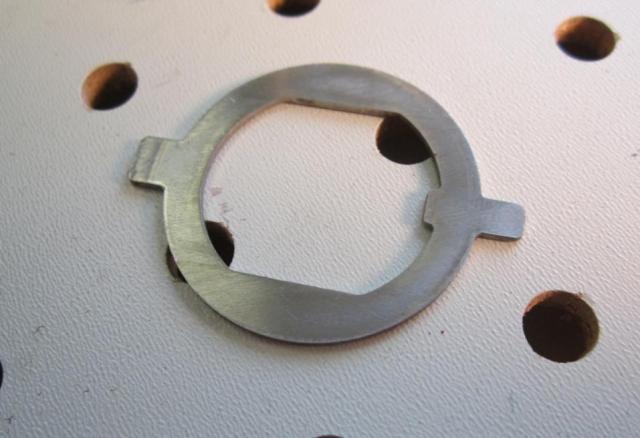

The fixed washer

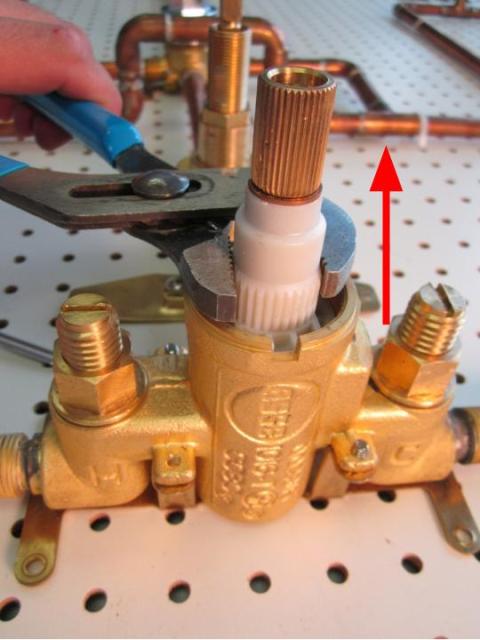

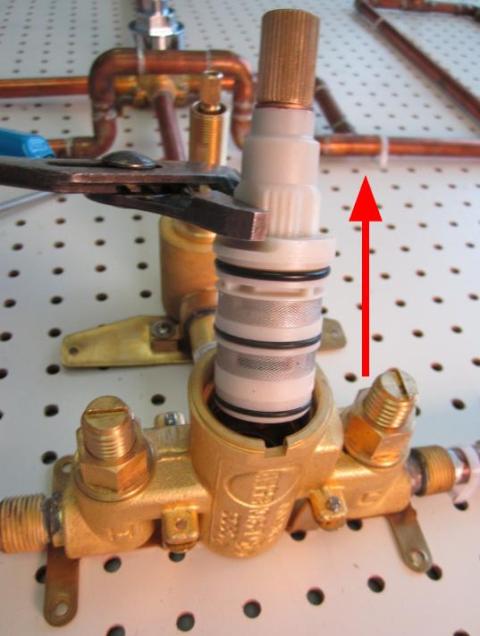

c. Tenez la tige de la cartouche et tirez jusqu'à ce que la cartouche soit complètement retirée du corps du robinet.
Hold the stem of the cartridge and pull out until the cartridge is completely removed from the faucet body.

Hold the stem of the cartridge and pull out until the cartridge is completely removed from the faucet body

Étape 2 – Installer la nouvelle cartouche

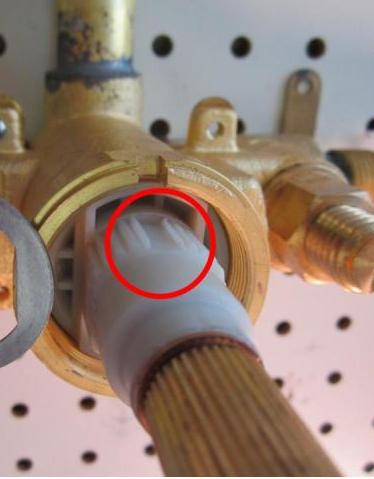

a. Localisez la rainure dans le corps de la cartouche en plastique. Avec la rainure orientée vers le haut, insérez la cartouche dans le corps de la valve.

Locate the groove in the plastic cartridge body. With the groove facing up, insert the cartridge into the valve body.

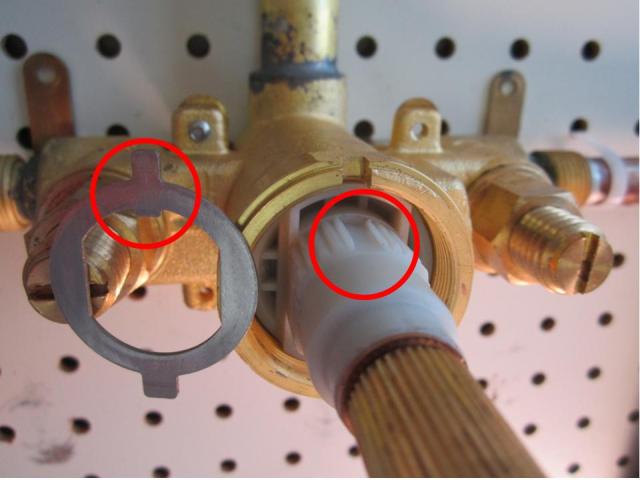

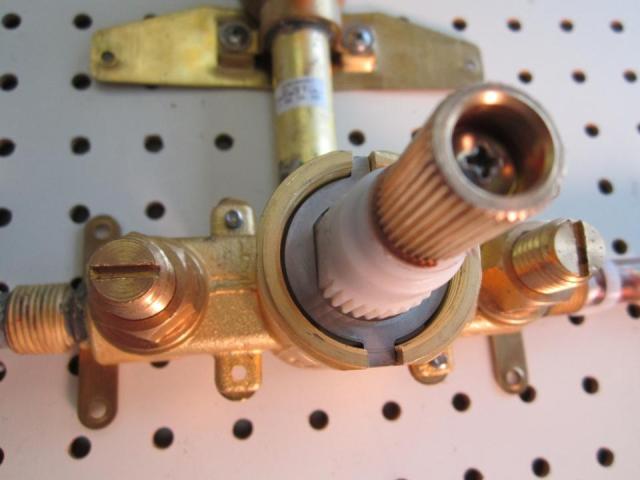

b. Installez la rondelle fixe sur la nouvelle cartouche. L'ouverture est ronde à l'intérieur en bas, plate à l'intérieur à gauche et à droite, et présente une petite encoche à l'intérieur en haut. Il ne peut s'adapter à la cartouche que dans un seul sens. Alignez la petite encoche avec la rainure correspondante qui longe le haut de la cartouche.

Install the fixed washer on the new cartridge. The opening is round on the inside bottom, flat on the inside left and right, and has a small notch on the inside top. It can only fit onto the cartridge one way. Line the small notch up with the matching groove that runs along the top of the cartridge. Install the fixed washer on the new cartridge. The opening is round on the inside bottom, flat on the inside left and right, and has a small notch on the inside top. It can only fit onto the cartridge one way. Line the small notch up with the matching groove that runs along the top of the cartridge.

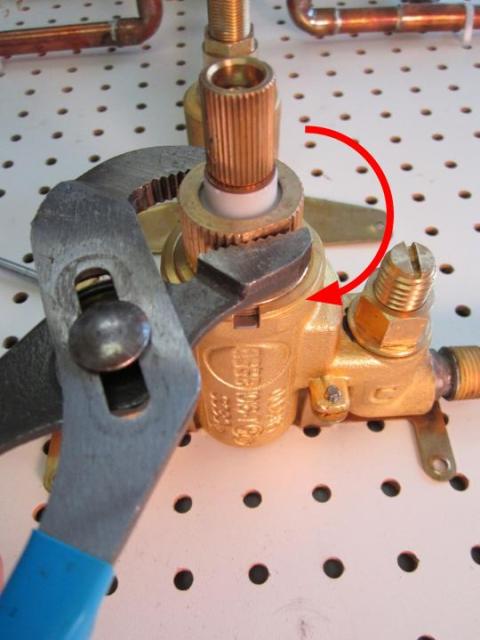

c. À l'aide d'une paire de pinces ajustables, réinstallez l'écrou de blocage. Afin d'éviter de trop serrer l'écrou de blocage, serrez l'écrou de blocage à la main, puis utilisez la pince réglable pour appliquer un quart de tour. Environ 10 à 14 lb de couple sont nécessaires pour bien installer l'écrou de blocage. Using a pair of adjustable pliers, re-install the locking nut. In order to avoid over tightening the locking nut, hand tighten the locking nut, and then use the adjustable pliers to apply a quarter turn. Approximately 10-14 lbs of torque are required to properly install the locking nut.

Étape 3 – Vérifiez les fuites

a. Une fois toutes les pièces réinstallées, ouvrez l’alimentation en eau du robinet et laissez couler l’eau pendant environ 10 minutes. Si vous remarquez que de l'eau coule de la cartouche, serrez le contre-écrou et testez à nouveau.
