Comment régler le limiteur de température de douche sur une cartouche A507887/A507873

Pour les cartouches A507873 ou A507887 seulement :

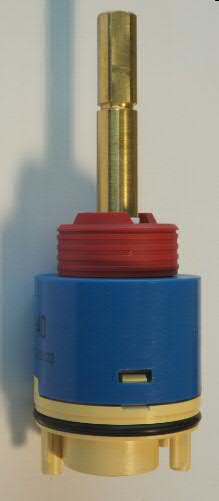

A507873

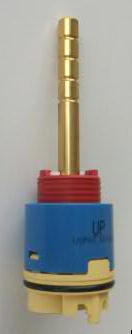

A507887

1. Fermez l'eau (des conduites principales d'alimentation en eau chaude et froide ou des robinets de douche intégrés).

2. Enlever les manches.

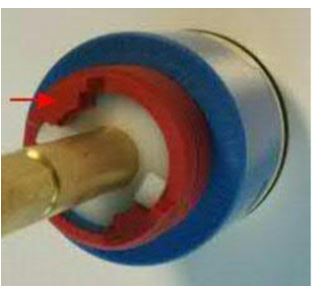

3. Retirez la bague rouge :
   Il y a 10 encoches entre le (+) et le (-) sur l'anneau de température rouge

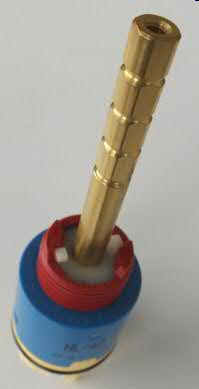

4. Remarquez sur la cartouche, il y a deux encoches blanches carrées entre la base de la tige et le corps de la cartouche.

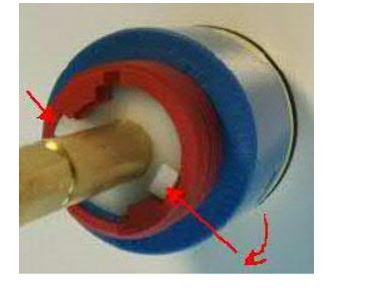

5. Tournez à la main les 2 morceaux carrés blancs dans le sens des aiguilles d'une montre (jusqu'à ce qu'ils s'arrêtent).



6. Ensuite, placez l'anneau de température rouge autour de la tige, en vous assurant d'aligner le (+) de l'anneau de limiteur de température avec l'encoche blanche carrée à la position 9 heures.


   Remarque : ce réglage permettra d'obtenir l'eau chaude maximale




   Pour une température d'eau plus fraîche, tournez le limiteur de température dans le sens antihoraire vers le (-).



7. Une fois la température désirée réglée, réinstallez la base sur la cartouche. Serrez avec une clé à molette entre 10 et 14 pi-lb de couple.


8. Serrez les manches dans le dos.

9. Ouvrez l'eau et testez-la.

10. Pour une installation dos à dos, ou si les conduites d'alimentation sont inversées (la conduite d'alimentation chaude est sur votre droite lorsque vous faites face à la douche ou si vous avez chaud en premier lorsque vous ouvrez la douche),
    1. Assurez-vous que l'eau est coupée avant de commencer
       (soit en fermant les clapets anti-retour sur la valve de douche en laiton elle-même dans le sens des aiguilles d'une montre, soit en fermant les conduites d'alimentation principales d'eau chaude et d'eau froide).
    2. Enlever les manches.

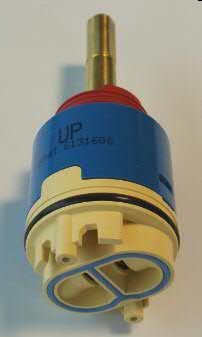

    3. Retirez toute la cartouche.
    4. Tournez-le complètement à 180º.
    5. Poussez la cartouche dans le corps du robinet de douche.
    6. Serrez les manches.
    7. Ouvrez l'eau et testez-la.
