Costco WaterRidge 386082 - Guide d'installation de robinet de chasse d'eau

Retirer l'ancien robinet de chasse d'eau :

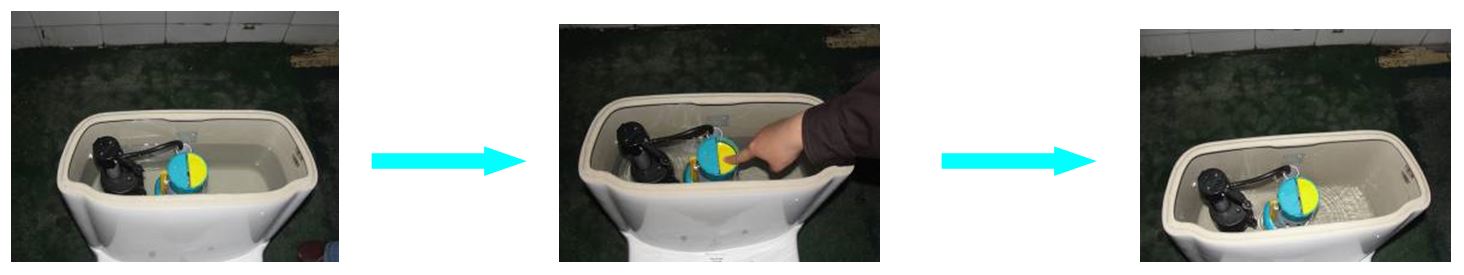

1. Couper l'alimentation d'eau situé à l'arrière du réservoir.

2. Retirer le couvercle du réservoir.

3. Vider l'eau du réservoir en appuyant sur le bouton Jaune (position de chasse complète) du robinet de chasse d'eau.

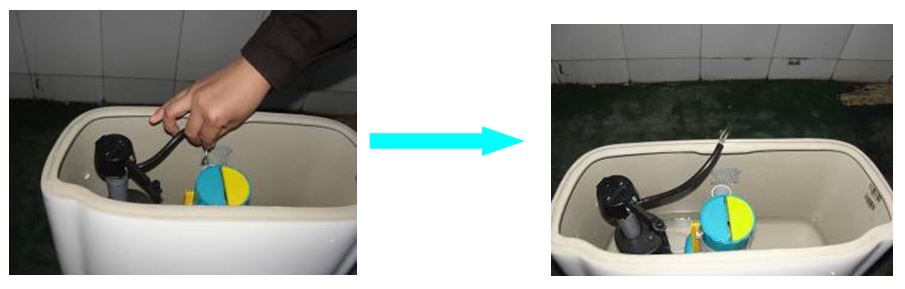

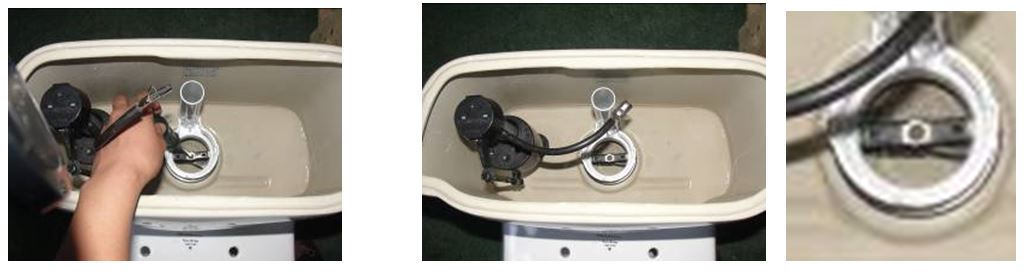

4. Retirer le tube de remplissage hors du tube de trop-plein du robinet de chasse d'eau.

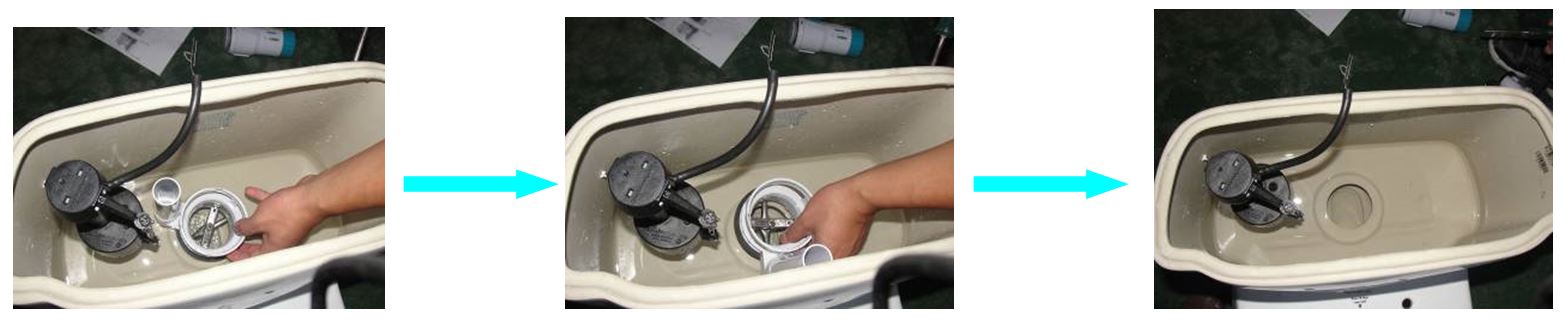

5. Retirer l'ancien robinet de chasse d'eau.

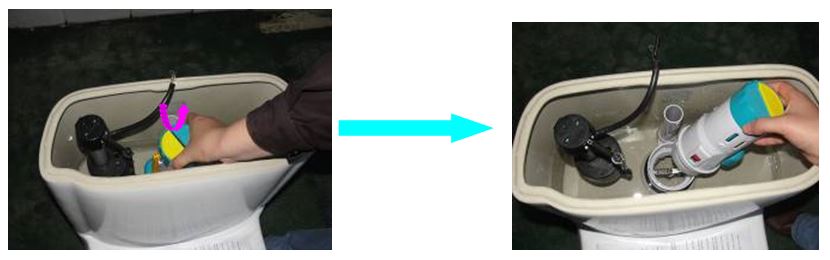

   - Tourner le corps du robinet de chasse d'eau dans le sens inverse des aiguilles d’une montre pour le dégager de la base et l'enlever en le soulevant de la basse. (Le corps du robinet de chasse retient l'eau et peut répandre un peu d'eau quand retiré).

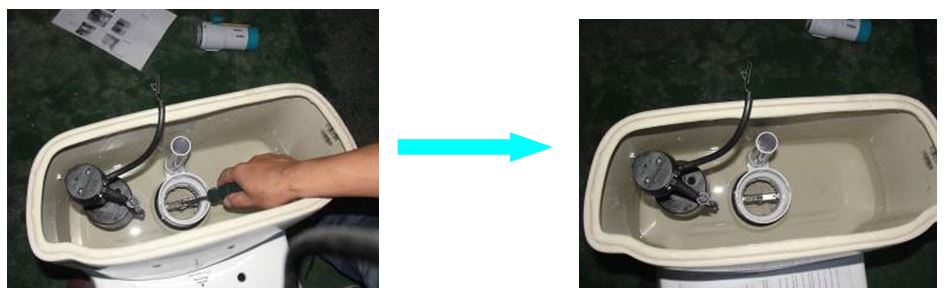

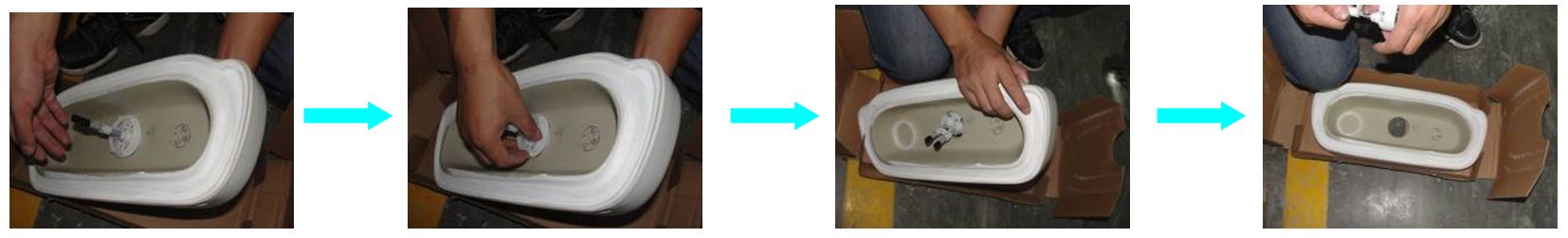

6. Utiliser un tournevis en croix pour desserrer la vis de fixation situé au fond de base afin de retirer la base du réservoir. (Ne pas trop desserrer la vis de fixation car le clip pourrait tomber à l'intérieur du siphon)



7. Une fois la vis de fixation est desserré, faites glisser la base et le clip vers l’avant pour donner suffisamment d’espace à l'arrière pour que la base puisse être retire du réservoir.

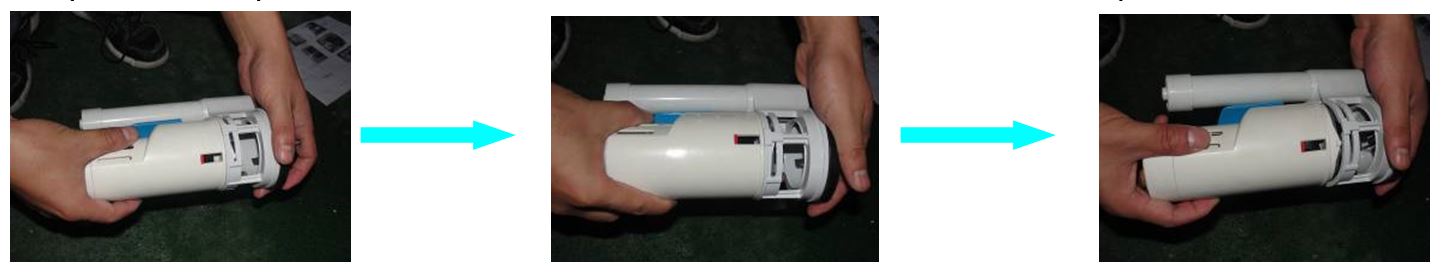

1. Séparer le corps du robinet de chasse de sa base en tournant le corps.

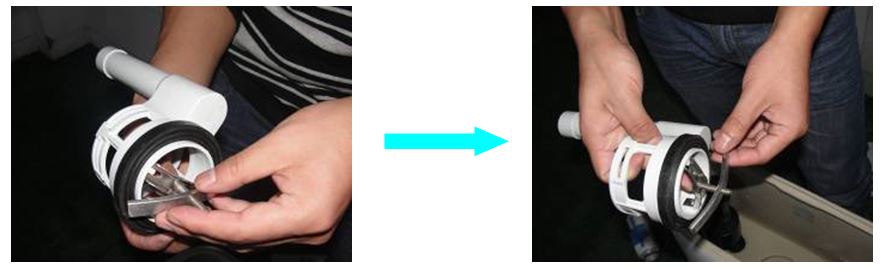

2. Desserrer la vis de fixation pour permettre au clip de passer à l'extrémité des filetages et pour donner la distance maximum nécessite pour l’installation de la base au trou du réservoir.

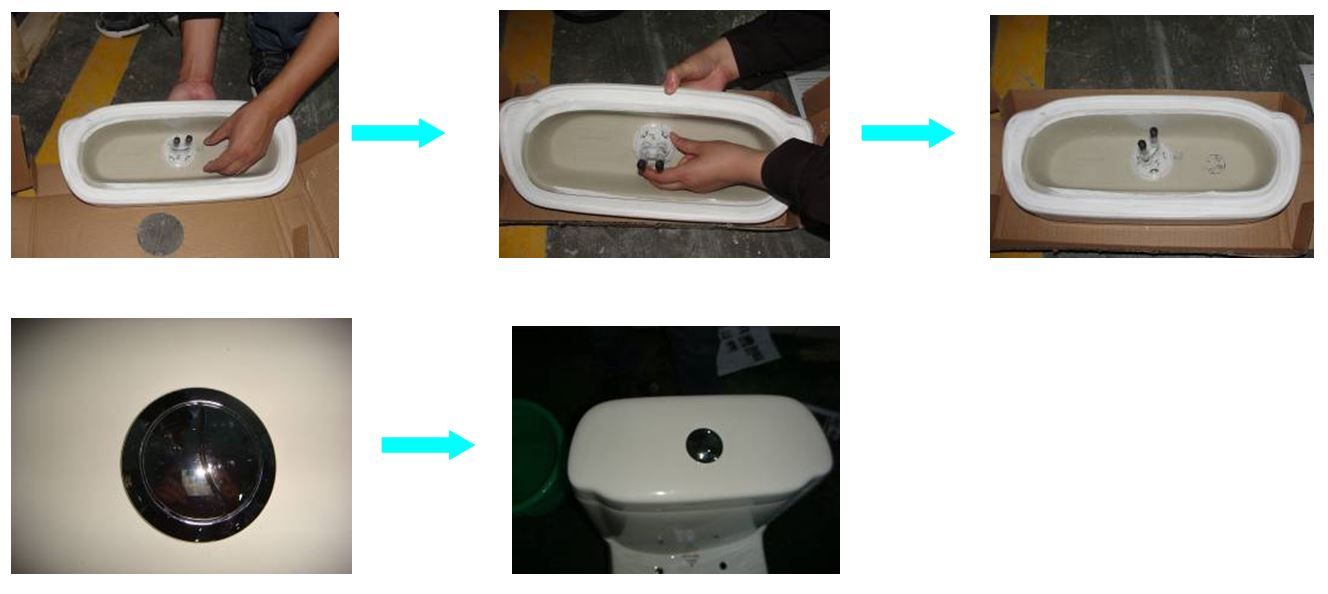

3. Placer la base sur l'ouverture du trou et incliner le clip vers le bas à l'intérieur devant du trou de réservoir. Puis amener la base vers l'avant pour permettre à l'extrémité opposée de clip se tomber à l’arrière du trou.

4. Centrer à nouveau la base au trou du réservoir pour que le tube de trop-plein de robinet de chasse d'eau se place à l’arrière dans le réservoir. Serrer la vis de fixation jusqu'à la base soit bien ajustée. (Les clips doivent être bien ajustés pour une performance maximale) .

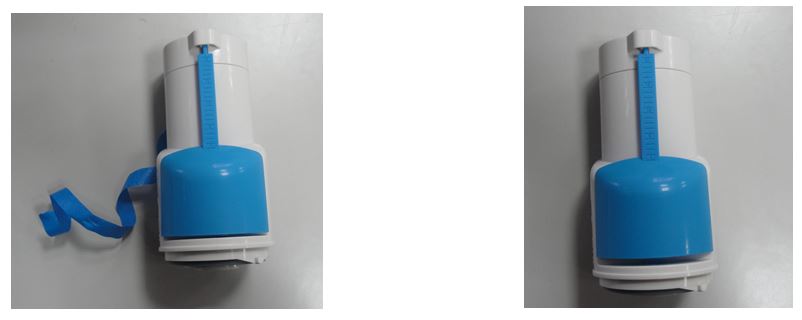

5. Avant d'installer le corps du robinet de chasse d'eau sur la base, retirer le ruban bleu qui maintient le flotteur. Il faut s’assurer que le flotteur soit au troisième graduer du robinet de chasse d'eau, commençant vers le bas.

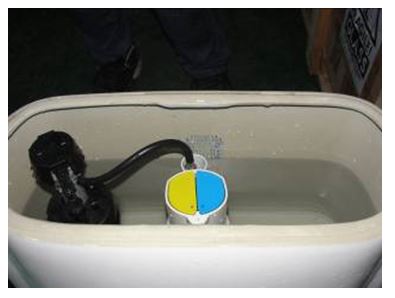

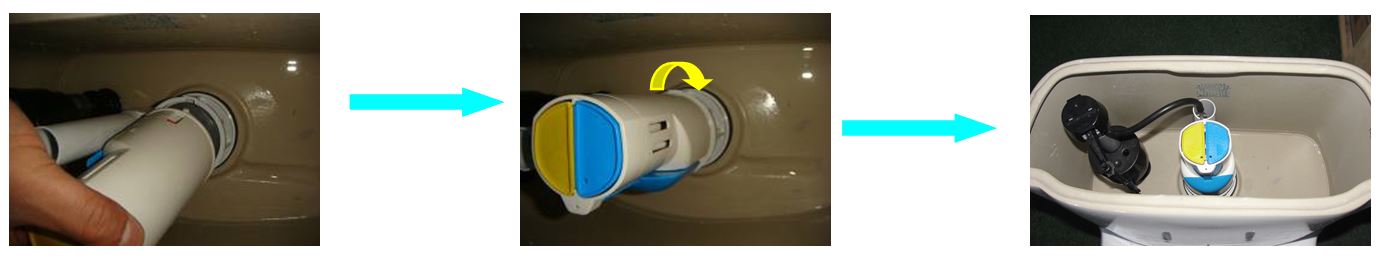

6. Tourner le corps du robinet de chasse d'eau sur la base pour que le bouton JAUNE soit à gauche (le flotteur doit faire face à l’avant du réservoir).



7. Connecter le tube de remplissage au tube de trop-plein du robinet de chasse d'eau, s'assurant qu'il n'y a pas plie dans le tuyau.

Installation du nouveau bouton-poussoir dans le couvercle du réservoir :

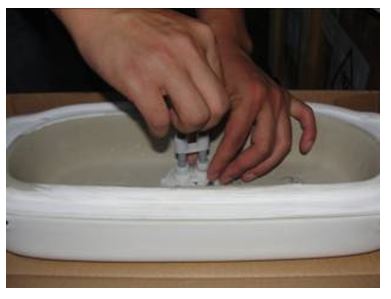

1. Retirez le bouton-poussoir existant en desserrant l'écrou de retenue.

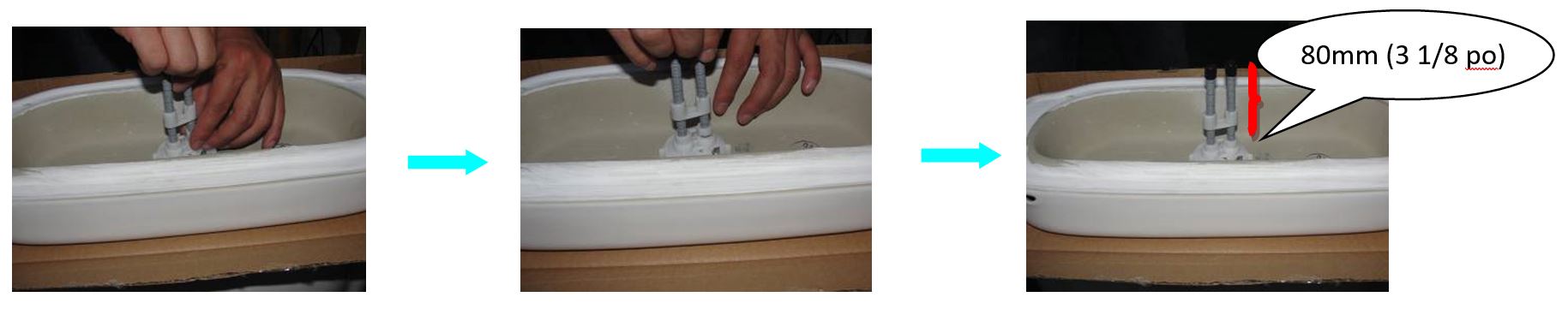

2. Sur le nouveau bouton-poussoir, il faut s’assurer que la longueur de la tige est de 80 mm (3 1/8 po).



3. Lorsque la longueur est ajustée, serrer les tiges filetées avec l’écrou de blocage pour que les tiges restes en places de façon permanentes.



4. Placez le nouveau bouton-poussoir dans le couvercle du réservoir. Assurer que le bouton « chasse-complète » est sur le côté gauche du réservoir aligné au-dessus de bouton JAUNE et que le bouton « chasse-partielle » soit vers le droit au-dessus de bouton BLEU du robinet de chasse d’eau.



5. Ouvrir l'alimentation d’eau.

Régler le niveau d'eau dans le réservoir :

1. Assurer que le niveau d'eau soit aligné avec la marque estompé à l’intérieur du réservoir.

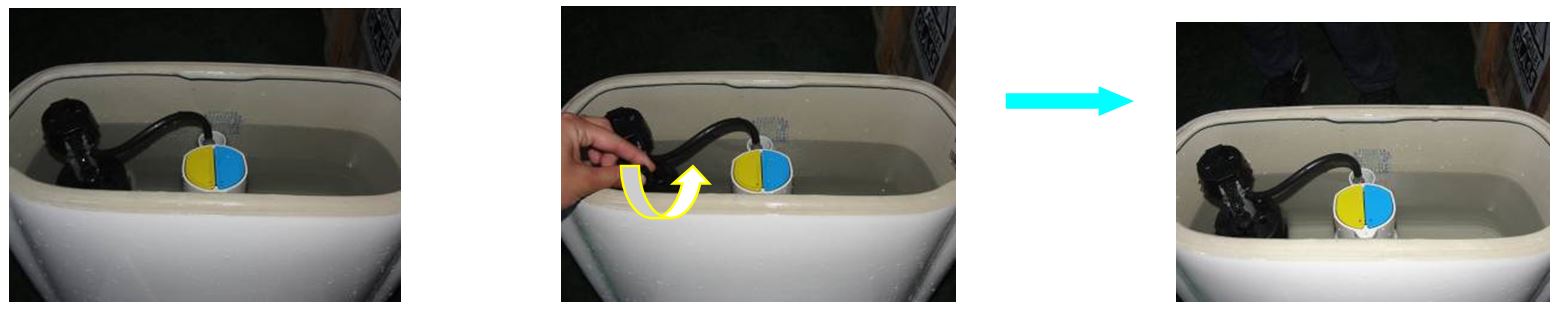

2. Si l'eau est INFÉRIEURE à la ligne, tourner la vis réglage de soupape de remplissage dans le sens des aiguilles d’une montre, soulevant le flotteur. Appuyer sur le bouton de la « chasse-complète », et regardez à quelle hauteur l’eau s’arrêtera. Continuer ainsi jusqu'à ce que la hauteur de l'eau soit alignée avec la marque estompée à l’intérieur du réservoir.

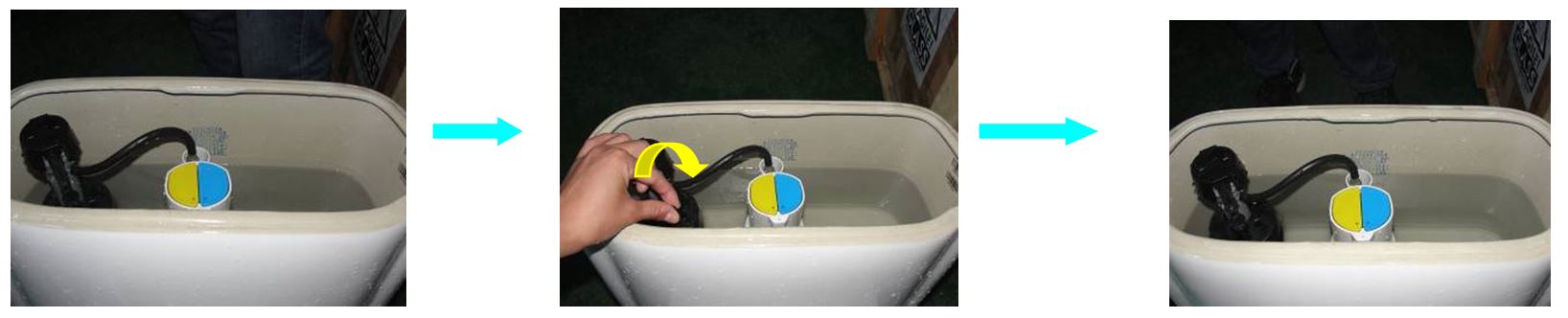

3. Si l'eau est DÉPASSÉE de la ligne, faire tourner la vis réglage de soupape de remplissage dans le sens inverse des aiguilles d’une montre, abaissant le flotteur. Appuyer sur le bouton de la « chasse-complète », et regardez à quelle hauteur l’eau s’arrêtera. Continuer ainsi jusqu'à ce que la hauteur de l'eau soit alignée avec la marque estompée à l’intérieur du réservoir.



Pour plus ample d'information sur ce produit, visitez à la page détaillé du produit sur le site Web de WaterRidge.
