Comment installer l'ensemble de vidange escamotable de mon robinet de lavabo ?

Cet article explique comment installer un ensemble de drain escamotable en général. Consultez toujours l'installation incluse avec votre robinet pour connaître les types plus spécifiques d'étapes d'installation de l'ensemble de drain escamotable.

Préparez l'assemblage du drain et assurez-vous d'avoir toutes les pièces indiquées sur le dessin.

a.   Enlevez la bride et le piston en dévissant la bride dans le sens contraire des aiguilles d'une montre.
b.  Assurez-vous que les trois rondelles sont dans la bonne position :
      -   Joint biseauté épais – sur le dessus (côté plat vers le bas)
      -   Bague de friction fine – au milieu
      -   Contre-écrou en laiton épais avec côtés hexagonaux – sur le bas

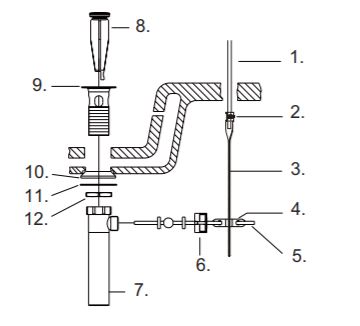

1. Tige de levage
2. Vis à oreilles
3. Sangle de tige de levage
4. Pince à ressort
5. Tige à rotule
6. Écrou à billes
7. About
8. Assemblage du bouchon
9. Collier de vidange
10. Joint biseauté
11. Bague de friction
12. Contre-écrou

Étapes d'installation

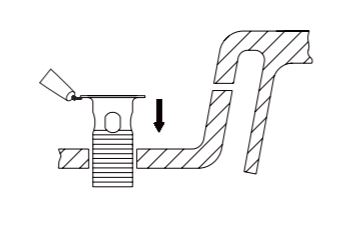

a.  Appliquez du scellant de plombier sur la face inférieure de la bride du collier de vidange (9). Insérez le collier de vidange dans l’ouverture de vidange de l’évier.

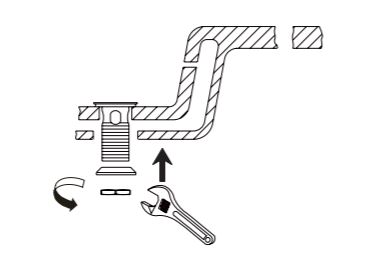

b.  Par le dessous de l'évier, installez le joint biseauté (10) (côté courbé vers le trou de vidange), la bague de friction (11) et le contre-écrou (12) sur le collier de vidange. Serrez le contre-écrou pour assurer l'étanchéité complète.

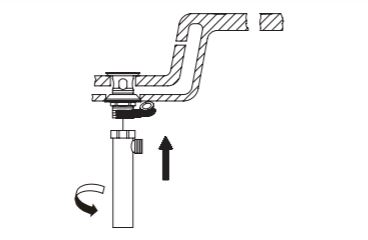

c.  Orientez l'ensemble de l'about (7) de sorte que l'ouverture du levier de vidange soit orientée vers l'emplacement de l'ensemble de la tige de levage. Habituellement, toute la tige de levage est orientée vers le mur.

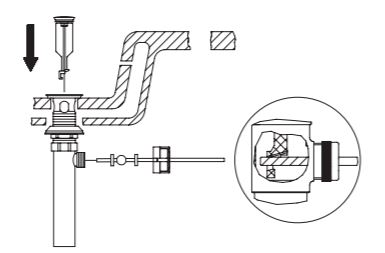

d.  Insérez l'ensemble du bouchon (8) dans le drain. Insérez la tige à bille (5) dans la tige.

REMARQUE : insérer le port et le trou au bas de l'ensemble du bouchon (8). Vous pouvez verrouiller l'ensemble du bouchon (8) sur la tige à bille (5) à ce stade en insérant l'extrémité de la tige à bille (5) dans le trou du piston avant de fixer la bille en place. Fixez la tige à bille (5) à l'ensemble de vidange avec l'écrou à bille (6).

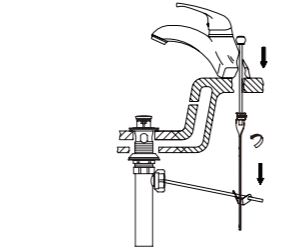

e.  Insérez la tige de levage (1) dans le robinet et attachez la courroie de la tige de levage (3) à la tige à rotule (5) à l'aide du clip à ressort (4).

f.  Insérez le bas de la tige de levage (1) dans le trou situé en haut de la sangle de la tige de levage (3). Serrer avec la vis à oreilles (2).

Dépannage

1. Si la tige de levage est bloquée et ne monte ni ne descend :

Desserrez légèrement l'écrou à billes jusqu'à ce que la tige de levage devienne facile à utiliser. Ne desserrez pas trop l'écrou à bille pour éviter une fuite d'eau.

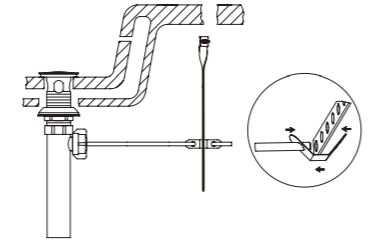

2. Si la tige de levage se déplace librement, mais n'engage pas le bouchon de vidange :

a.  Desserrez la vis à doigt sur la courroie de la tige de levage et ajustez la connexion à la tige de levage afin de résoudre le problème.
b.  Si cela ne règle toujours pas le problème, ajustez l’emplacement de la connexion de la tige à rotule à la courroie de la tige de levage.
