Comment installer ou remplacer une poignée qui utilise une vis de réglage ?

G Admin

Mise à jour 03 février 2025 17:18

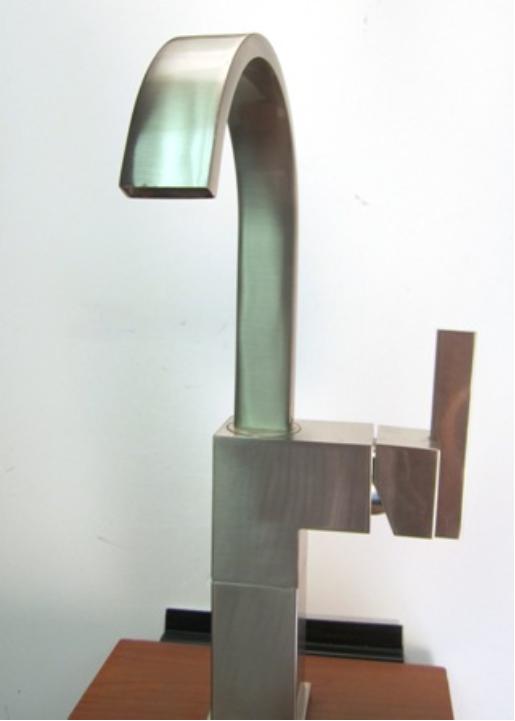

Cet article explique comment retirer et installer une poignée qui utilise une vis de réglage.

Veuillez noter que les images sont uniquement à titre de référence. Le produit présenté dans cet article peut différer du vôtre, mais les informations ci-dessous demeurent pertinentes.

Pour retirer et installer une poignée qui utilise une vis de réglage, vous devrez :

Localisez et desserrez la vis de réglage
Enlever la poignée
Installer la poignée

Étape 1 - Localisez et desserrez la vis de réglage

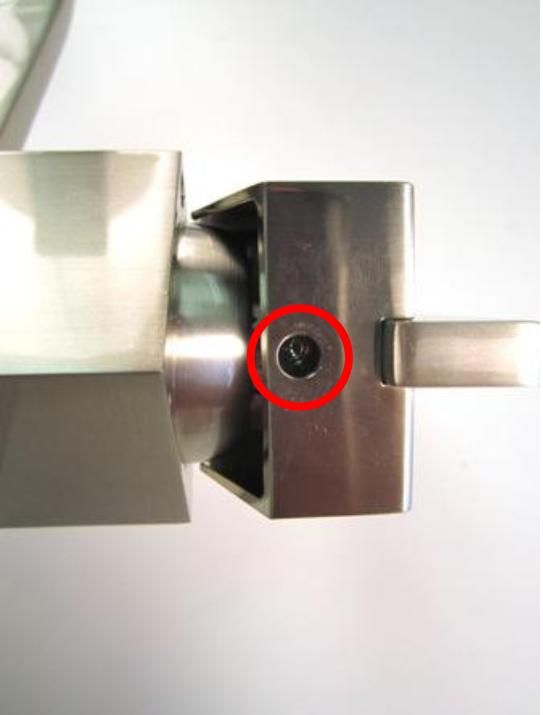

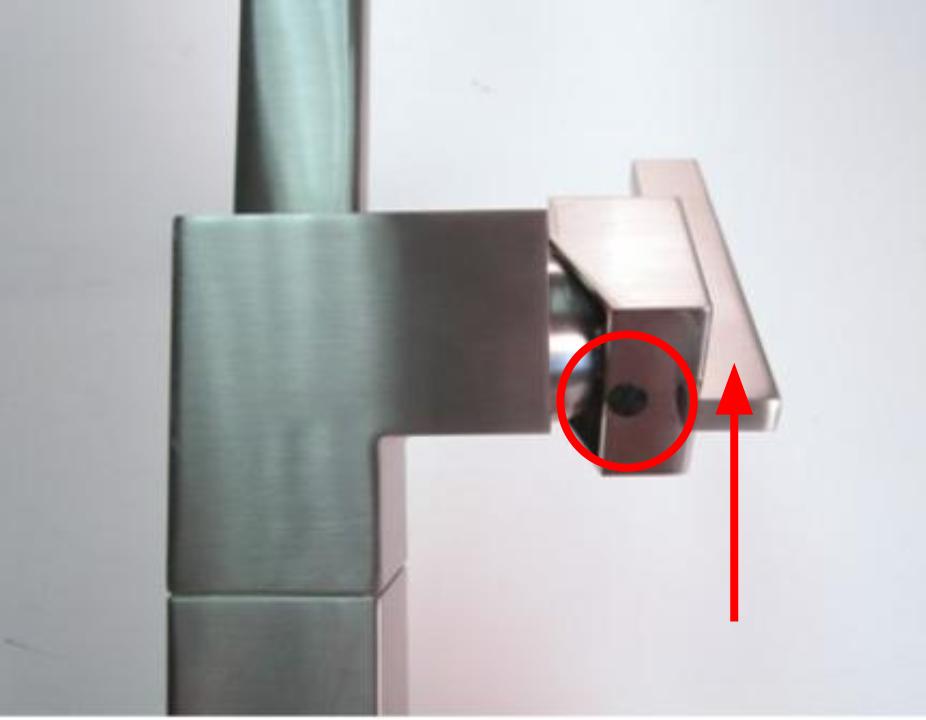

a - Localisez l'ouverture pour la vis de réglage. Il est fort probablement recouvert d'un capuchon ou d'un bouton en caoutchouc. Le capuchon peut être rouge, bleu, noir ou moitié rouge/moitié bleu. Enlevez le capuchon en caoutchouc avec vos doigts.

Locate the opening for the set screw. It is most likely covered by a rubber cap or button.

Remove the rubber cap.

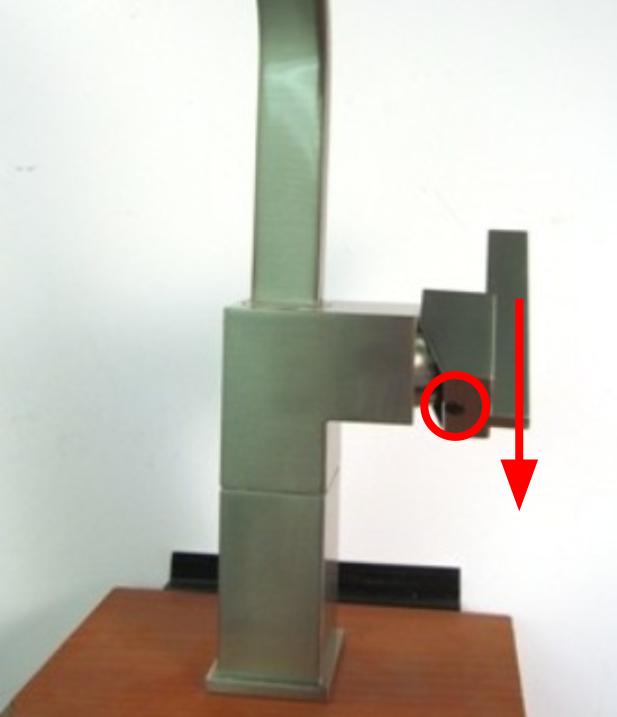

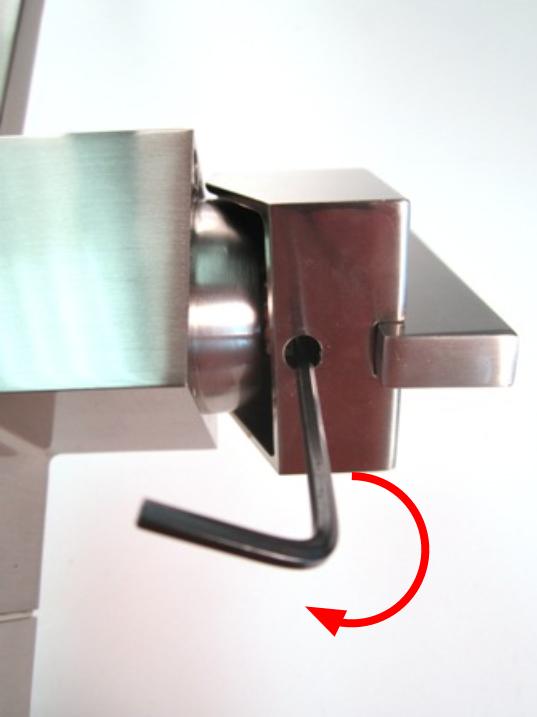

b- Une fois le capuchon en caoutchouc enlevé, vous devriez maintenant avoir accès à la vis de réglage. Insérez la clé hexagonale dans l'ouverture de manière à ce qu'elle s'engage dans la vis. Tournez dans le sens contraire des aiguilles d'une montre d'un quart de tour pour desserrer la vis de réglage.

With the rubber cap removed, you should now have access to the set screw.

Insert the hex wrench into the opening so that it engages the screw. Turn counter-clockwise a quarter turn to loosen the set screw.

Étape 2 - Enlever la poignée

a - Une fois la vis de réglage desserrée, enlevez la poignée du corps du robinet. La poignée devrait se détacher facilement.

Once the set screw is loosened, pull the handle away from the faucet body. The handle should come off easily.

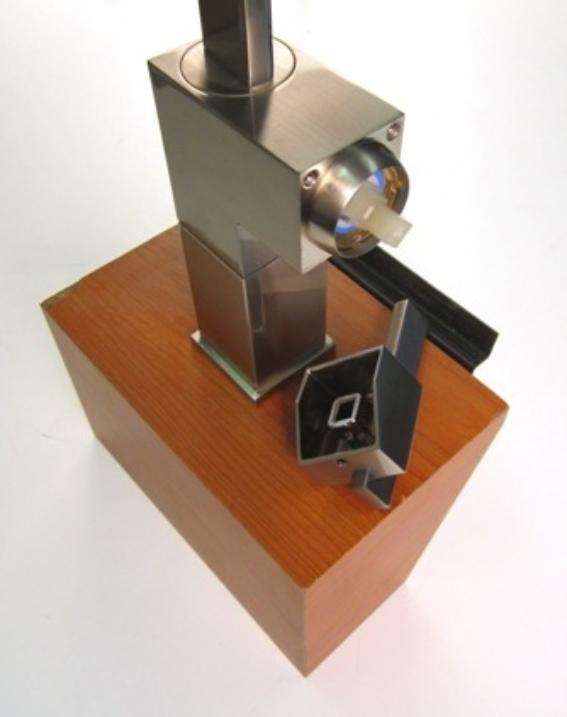

The handle removed from the faucet

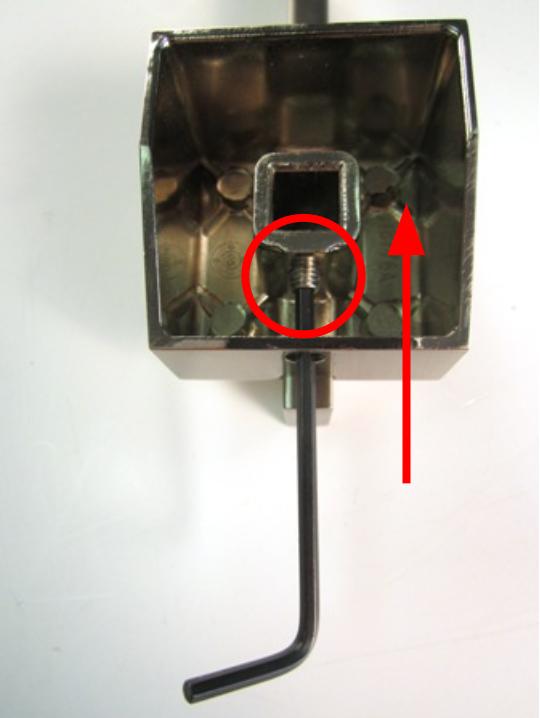

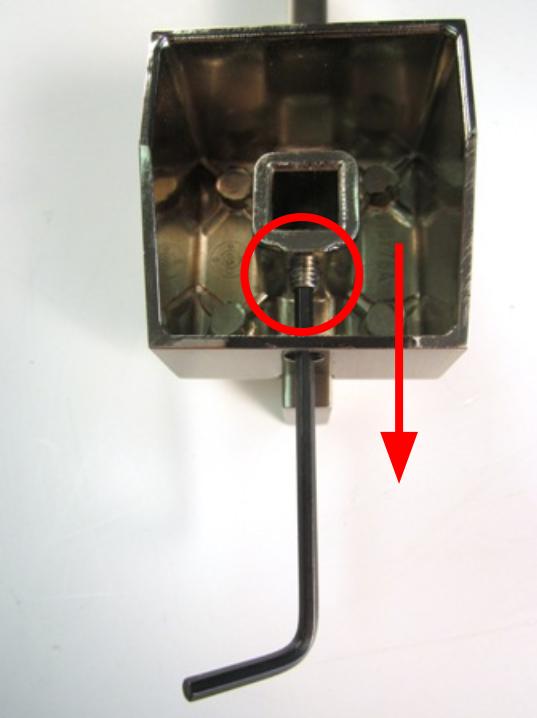

b - Si vous installez une nouvelle poignée et souhaitez réutiliser la vis de réglage de la poignée précédente, utilisez la clé hexagonale pour dévisser la vis jusqu'à ce qu'elle soit complètement retirée.

If you are installing a new handle and wish to re-use the set screw from the previous handle, use the hex wrench to uncrew the screw until it is completely removed.

The hex wrench and set screw

Étape 3 - Installer la poignée

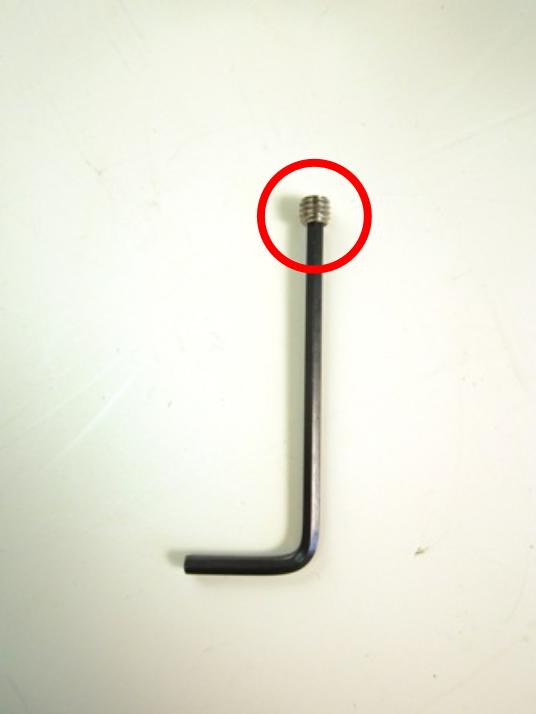

a - Si vous installez une nouvelle poignée, installez la vis de réglage sur la nouvelle poignée. Pour ce faire, placez la vis de réglage sur la pointe de la clé hexagonale. Utilisez la clé hexagonale pour installer la vis de réglage sur la nouvelle poignée.

If you are installing a new handle, install the set screw on the new handle. To do so, place the set screw on the tip of the hex wrench. Use the hex wrench to install the set screw on the new handle.

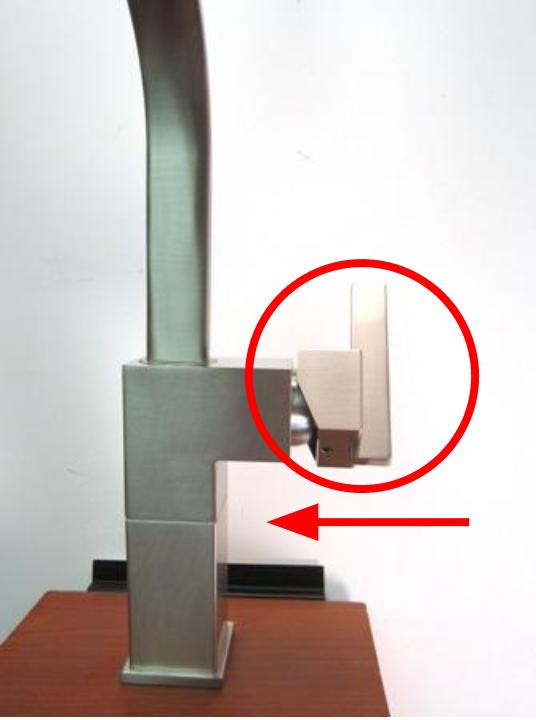

b - Installez la poignée sur le robinet. Il devrait glisser facilement sur la tige de la cartouche ou sur l'adaptateur de poignée.

Install the handle onto the faucet. It should slide easily onto the cartridge stem or handle adapter

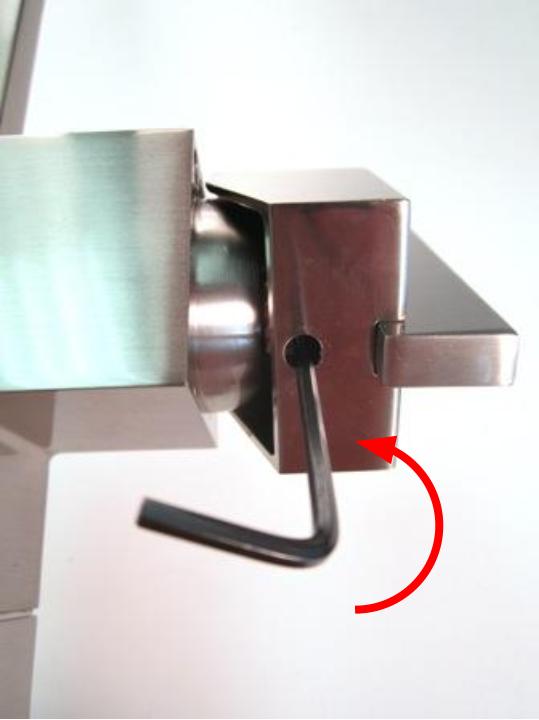

c - Utilisez la clé hexagonale pour serrer la vis de réglage en tournant dans le sens des aiguilles d'une montre.

Use the hex wrench to tighten the set screw by turning clockwise.

d - Réinstallez le capuchon en caoutchouc.

Re-install the rubber cap.
